Złączka Viking 1 torowa 35mm2 szara (dla obwodów standardowych) | 037165 Legrand

Opis i Kluczowe Cechy

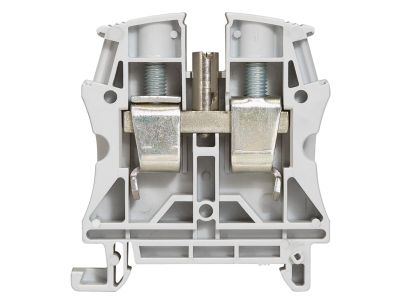

Złączka Viking 1 torowa (symbol 037165) w kolorze szarym to element przeznaczony do wykonywania połączeń elektrycznych i mechanicznych dwóch przewodów miedzianych w obwodach standardowych. Jej szerokość 15 mm umożliwia montaż na wsporniku symetrycznym TH35, co zapewnia kompaktowe rozmieszczenie w rozdzielnicy.

• Przekrój przewodu sztywnego (drutu): od 2,5 do 50,0 mm² – pozwala na bezpieczne łączenie zarówno cienkich przewodów, jak i grubych kabli o znacznym przekroju.
• Przekrój przewodu giętkiego (linki): od 4,0 do 35,0 mm² – umożliwia pewne i trwałe połączenie przewodów wielożyłowych, często stosowanych w instalacjach ruchomych.
• Szerokość 15 mm: oszczędza miejsce na szynie TH35, co jest szczególnie ważne w gęsto zabudowanych rozdzielnicach.
• Kolor szary: oznacza przeznaczenie do obwodów standardowych, ułatwiając identyfikację podczas montażu i eksploatacji.

Zgodność z Normami

Złączka została zaprojektowana do montażu na wsporniku symetrycznym TH35 zgodnym z normą PN-EN 60715 (głębokość 7,5 mm i 15 mm). Produkt posiada oznaczenie CE i jest wytwarzany zgodnie z wymaganiami obowiązujących norm europejskich.

Zastosowanie

Złączka Viking 1 torowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne łączenie przewodów miedzianych w obwodach standardowych.

• Łączenie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych.
• Wykonywanie odgałęzień i przedłużeń w instalacjach oświetleniowych oraz gniazd wtyczkowych.
• Tworzenie połączeń w obwodach zasilania urządzeń przemysłowych i domowych.
• Stosowanie jako element łączący w systemach automatyki budynkowej (obwody standardowe).

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Złączkę należy zamocować na szynie TH35 (zgodnej z PN-EN 60715) o głębokości 7,5 lub 15 mm. Przewody przed włożeniem do zacisku należy odpowiednio przygotować – zdjąć izolację na długość zalecaną przez producenta. Dokręcić śruby z momentem zgodnym z dokumentacją techniczną. Przekrój przewodu musi być dobrany do obciążenia obwodu.

FAQ

• Jaki jest maksymalny przekrój przewodu sztywnego dla tej złączki? Maksymalny przekrój przewodu sztywnego (drutu) wynosi 50,0 mm².
• Czy złączka nadaje się do przewodów giętkich (linek)? Tak, obsługuje przewody giętkie o przekroju od 4,0 do 35,0 mm².
• Jaka jest szerokość złączki i czy montuje się ją na standardowej szynie DIN? Szerokość złączki wynosi 15 mm. Jest przeznaczona do montażu na szynie TH35 (TH35-7,5 lub TH35-15) zgodnej z PN-EN 60715.
