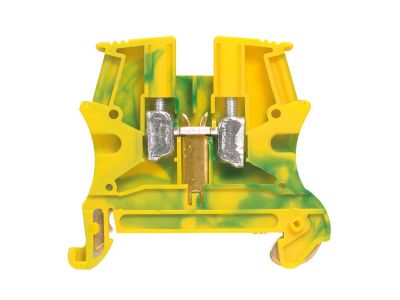

Złączka Viking 1 torowa 2,5mm2, metalowa podstawa, żółto-zielona (dla obwodów ochronnych) | 037170 Legrand

Opis i Kluczowe Cechy

Złączka ochronna Viking 1 torowa (symbol 037170) o przekroju nominalnym 2,5 mm² przeznaczona do wykonywania połączeń elektrycznych i mechanicznych przewodów miedzianych w obwodach ochronnych. Metalowa podstawa zapewnia pewne przewodzenie, a żółto-zielona kolorystyka ułatwia wizualną identyfikację w instalacjach ochronnych. Szerokość 5 mm pozwala na gęste rozmieszczenie na szynie TH35, oszczędzając miejsce w rozdzielnicy.

• Przekrój przewodu sztywnego do 4,0 mm²: zapewnia możliwość podłączenia szerokiego zakresu przewodów – od cienkich sygnałowych po grubsze zasilające, bez ryzyka przeciążenia złącza.
• Przekrój przewodu giętkiego do 2,5 mm²: umożliwia bezpieczne i trwałe połączenie linek, powszechnie stosowanych w instalacjach niskonapięciowych.
• Metalowa podstawa: gwarantuje niską rezystancję przejścia i wysoką obciążalność prądową, niezbędną w obwodach ochronnych i wyrównawczych.
• Dwa miejsca mostkowania: ułatwiają tworzenie połączeń ekwipotencjalnych przy użyciu dedykowanych mostków łączeniowych (dla złączek o szerokości do 8 mm).
• Zakres temperatur pracy od -30°C do 100°C: zapewnia niezawodność działania w zmiennych warunkach eksploatacji, od mroźnych hal po gorące szafy sterownicze.

Zgodność z Normami

Złączka Viking spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczona jest do montażu na wsporniku symetrycznym TH35 (zgodnym z PN-EN 60715) o głębokości 7,5 mm i 15 mm.

Zastosowanie

Złączka ochronna 037170 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i łatwe identyfikowalne połączenie przewodów w obwodach ochronnych, wyrównawczych i uziemiających.

• Wykonywanie głównych i dodatkowych połączeń wyrównawczych w instalacjach budynkowych.
• Tworzenie punktów rozgałęźnych w obwodach ochronnych (PE) i uziemiających (PEN).
• Montaż w rozdzielnicach i puszkach elektrycznych jako element systemu ochrony przeciwporażeniowej.
• Łączenie przewodów w szafach sterowniczych i automatyce przemysłowej, gdzie wymagane jest oznakowanie żółto-zielone.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Złączkę należy zamocować na szynie TH35 (7,5 lub 15 mm) poprzez zatrzaśnięcie na niej. Przed podłączeniem przewodów należy odpowiednio odizolować ich końce i dobrać przekrój do obciążenia prądowego. Zaleca się dokręcanie śrub z momentem zgodnym z dokumentacją producenta, aby uniknąć uszkodzenia przewodu lub złącza.

FAQ

• Czy złączka nadaje się do obwodów ochronnych (PE)? Tak, produkt jest specjalnie oznaczony żółto-zielonym kolorem i przeznaczony do wykonywania połączeń w obwodach ochronnych i wyrównawczych.
• Czy można łączyć przewody o różnych przekrojach w jednej złączce? Tak, zakres przewodów sztywnych od 0,25 do 4,0 mm² oraz giętkich od 0,25 do 2,5 mm² pozwala na łączenie przewodów o różnych średnicach w obrębie podanych limitów.
• Czy złączka posiada miejsce do mostkowania? Tak, złączka wyposażona jest w dwa miejsca na mostki łączeniowe (dla złączek o szerokości do 8 mm), co ułatwia tworzenie połączeń ekwipotencjalnych.
