Złączka VIKING 1 TOR 4mm2 2WE/2WY | 037169 Legrand

Opis i Kluczowe Cechy

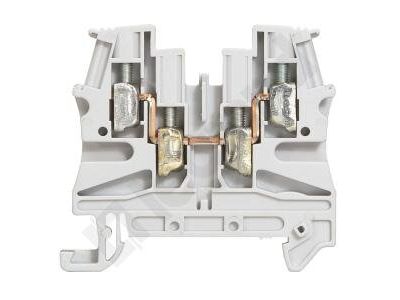

Złączka śrubowa VIKING 1 TOR 4mm² 2WE/2WY (symbol 037169) to kompaktowe rozwiązanie do wykonywania połączeń elektrycznych i mechanicznych przewodów miedzianych. Dzięki przekrojom od 0,25 do 6 mm² (drut) i od 0,25 do 4 mm² (linka) oraz szerokości zaledwie 6 mm, złączka umożliwia oszczędność miejsca w rozdzielnicy przy jednoczesnej uniwersalności zastosowań.

• Przekrój przewodu sztywnego (drut): od 0,25 do 6,0 mm² – umożliwia podłączenie szerokiego zakresu przewodów, od cienkich sterowniczych po grubsze zasilające.
• Przekrój przewodu giętkiego (linka): od 0,25 do 4,0 mm² – zapewnia elastyczność w instalacjach z przewodami wielodrutowymi.
• Szerokość 6 mm: kompaktowa budowa pozwala na gęste zagęszczenie złączek na szynie TH35, optymalizując miejsce w rozdzielnicy.
• Dwa miejsca mostkowania: umożliwiają łatwe wykonanie połączeń ekwipotencjalnych przy użyciu mostków łączeniowych (dla złączek o szerokości do 8 mm).
• Konfiguracja 2WE/2WY: dwa wejścia i dwa wyjścia w jednym torze – ułatwia rozgałęzianie obwodów bez dodatkowych listew.

Zgodność z Normami

Złączka przeznaczona jest do montażu na wsporniku symetrycznym TH35 o głębokości 7,5 mm i 15 mm, zgodnym z normą PN-EN 60715. Produkt posiada certyfikat CE oraz spełnia wymagania odpowiednich norm europejskich dla złączek elektroinstalacyjnych.

Zastosowanie

Złączka VIKING 1 TOR 4mm² sprawdza się w różnorodnych instalacjach elektrycznych, szczególnie w rozdzielnicach i puszkach przyłączeniowych. Dzięki kompaktowej budowie i możliwości mostkowania znajduje zastosowanie w:

• Połączeniach przewodów neutralnych i ochronnych w rozdzielnicach budynkowych – kolory szary, niebieski, pomarańczowy, czerwony ułatwiają identyfikację obwodów.
• Rozgałęzianiu linii zasilających w instalacjach oświetleniowych i gniazd wtykowych.
• Tworzeniu punktów łączeniowych w szafach sterowniczych i automatyce budynkowej.
• Wydzielaniu obwodów specjalnych (awaryjnych, przeciwpożarowych) – wersja czerwona.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Złączkę należy zamocować na szynie TH35 (zgodnej z PN-EN 60715) poprzez zatrzaśnięcie. Przekrój podłączanych przewodów dobierz zgodnie z obciążeniem prądowym instalacji. Dokręcaj śruby momentem zalecanym przez producenta – zbyt słabe dokręcenie grozi utratą styku, zbyt mocne uszkodzeniem przewodu. Stosuj przewody miedziane (druty lub linki) w podanym zakresie przekrojów.

FAQ

• Co oznacza oznaczenie 2WE/2WY? Złączka posiada dwa wejścia (2WE) i dwa wyjścia (2WY), co pozwala na podłączenie do czterech przewodów w jednym torze – dwóch doprowadzających i dwóch odprowadzających.
• Czy złączka umożliwia mostkowanie? Tak, złączka ma dwa miejsca przeznaczone do montażu mostków łączeniowych (dedykowanych do złączek o szerokości do 8 mm), co ułatwia tworzenie połączeń ekwipotencjalnych między sąsiednimi złączkami.
• Jaka jest szerokość złączki i czy pasuje do standardowych rozdzielnic? Szerokość wynosi 6 mm, a złączka montowana jest na szynie TH35 (7,5 mm i 15 mm), co jest standardem w rozdzielnicach modułowych. Dzięki wąskiej budowie oszczędza miejsce na szynie.
