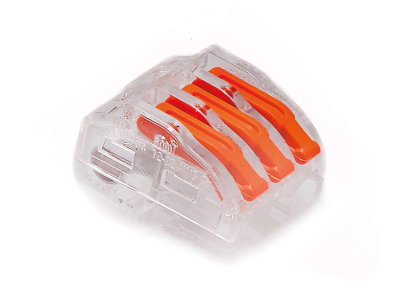

Złączka uniwersalna do przewodów jedno- i wielodrutowych 0,08-2,5mm, 3-torowa ZU-403, szara | 85123000 Simet

Opis i Kluczowe Cechy

Złączka uniwersalna ZU-403 (nr katalogowy 85123000) to trójtorowa złączka przeznaczona do łączenia przewodów jedno- i wielodrutowych o przekroju 0,08–2,5 mm². Dzięki prądowi znamionowemu 24 A i napięciu 230 V zapewnia bezpieczną i pewną pracę w standardowych obwodach instalacyjnych. Kompaktowe wymiary 12×20×14 mm ułatwiają montaż nawet w ciasnych puszkach rozgałęźnych.

• Prąd znamionowy 24 A: Umożliwia bezpieczne obciążenie w obwodach o znacznym poborze mocy bez ryzyka przegrzania złącza.
• Napięcie znamionowe 230 V: Dopasowane do typowych instalacji niskiego napięcia w budownictwie mieszkaniowym i usługowym.
• Trzy tory (3-torowa): Umożliwia jednoczesne połączenie trzech przewodów, oszczędzając miejsce i upraszczając okablowanie.
• Uniwersalność dla przewodów Al i Cu: Możliwość łączenia zarówno przewodów aluminiowych, jak i miedzianych bez konieczności stosowania dodatkowych adapterów.
• Kompaktowe wymiary 12×20×14 mm: Ułatwiają instalację w ograniczonych przestrzeniach, np. w puszkach podtynkowych lub rozdzielnicach.

Zgodność z Normami

Złączka ZU-403 została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, co potwierdza jej zgodność z zasadniczymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Złączka uniwersalna ZU-403 sprawdza się wszędzie tam, gdzie potrzebne jest szybkie, pewne i wielotorowe łączenie przewodów w instalacjach elektrycznych.

• Łączenie przewodów w puszkach rozgałęźnych instalacji oświetleniowych i gniazd wtykowych.
• Przedłużanie i rozgałęzianie obwodów w rozdzielnicach budynkowych.
• Wykorzystanie w szafach sterowniczych i automatyce do łączenia czujników, siłowników i szyn sygnałowych.
• Uniwersalne łączenie przewodów mieszanych (Al/Cu) w modernizowanych instalacjach.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego złączki (24 A) oraz obciążenia obwodu. Dokręcaj śruby zacisków zgodnie z momentem podanym w dokumentacji producenta – dla typowych złączek do 2,5 mm² wynosi on ok. 0,4–0,6 Nm. Nie używaj złączki do przewodów o przekroju wykraczającym poza zakres 0,08–2,5 mm².

FAQ

• Czy złączka ZU-403 nadaje się do przewodów aluminiowych? Tak, producent deklaruje możliwość łączenia zarówno przewodów miedzianych, jak i aluminiowych bez konieczności stosowania specjalnych past.
• Jaki jest maksymalny prąd ciągły dla tej złączki? Prąd znamionowy wynosi 24 A przy napięciu 230 V AC. Wartość ta dotyczy standardowych warunków pracy w temperaturze otoczenia do 40°C.
• Czy do montażu wymagane jest specjalne narzędzie? Nie, złączka jest przeznaczona do przewodów jedno- i wielodrutowych, które można wprowadzić po odizolowaniu na odpowiednią długość i dokręcić śrubami za pomocą standardowego wkrętaka.
