Opis i Kluczowe Cechy

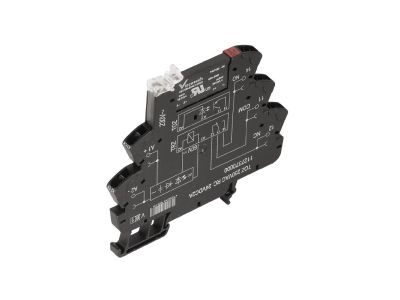

Przekaźnik półprzewodnikowy TERMSERIES TOZ o symbolu 1127370000 to urządzenie z jednym zestykiem zwiernym wykonanym w technologii MOS-FET. Przeznaczony jest do bezstykowego załączania obwodów prądu stałego o napięciu w zakresie 3…33 V DC i prądzie trwałym do 2 A. Sterowanie odbywa się napięciem 230 V AC ±10%, co pozwala na bezpośrednie wysterowanie z sieci 230 V bez konieczności stosowania dodatkowego zasilacza. Złącze sprężynowe zapewnia szybki i bezpieczny montaż przewodów bez użycia narzędzi.

• Styk zwierny 1NO (MOS-FET): bezstykowe załączanie wyjścia – brak zużycia mechanicznego, cicha praca i długa żywotność nawet przy częstych cyklach przełączania.
• Napięcie sterowania 230 V AC ±10%: możliwość bezpośredniego podłączenia do typowej instalacji oświetleniowej lub sterującej 230 V, eliminuje konieczność stosowania transformatorów.
• Zakres napięcia załączającego 3…33 V DC: uniwersalność w zastosowaniach niskonapięciowych – można sterować odbiornikami 5 V, 12 V, 24 V bez ryzyka przekroczenia parametrów.
• Prąd trwały 2 A: bezpieczna praca w obwodach o umiarkowanym obciążeniu, np. sterowanie małymi cewkami styczników, przekaźników lub sygnalizacją LED.
• Złącze sprężynowe: montaż przewodów bez użycia śrubokręta – skraca czas instalacji i gwarantuje pewny, wibroodporny kontakt.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Szczegółowe informacje o zgodności z konkretnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Dzięki kompaktowej obudowie modułowej i parametrom dopasowanym do automatyki budynkowej, przekaźnik półprzewodnikowy TERMSERIES TOZ znajduje zastosowanie w wielu układach sterowania.

• Sterowanie odbiornikami niskonapięciowymi (3–33 V DC) za pomocą sygnału 230 V AC – idealny do łączenia strefy sterowania 230 V z elektroniką 24 V DC.
• Dawanie impulsów do styczników, przekaźników elektromagnetycznych lub wejść PLC – bezstykowy charakter eliminuje przepięcia indukcyjne.
• Sygnalizacja stanów (np. załączanie diod LED, małych lamp) w szafach sterowniczych i rozdzielnicach.
• Zastosowanie w automatyce budynkowej do zdalnego załączania obwodów pomocniczych z centrali sterującej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed podłączeniem należy sprawdzić, czy przekrój przewodów jest dobrany do prądu obciążenia (maks. 2 A). Złącze sprężynowe umożliwia szybkie wpięcie przewodów – w razie potrzeby do demontażu użyć narzędzia (wąskiego śrubokręta). Moment dokręcania (jeśli dotyczy innych elementów) należy stosować zgodnie z dokumentacją producenta. Przed uruchomieniem upewnij się, że obwód wyjściowy nie jest przeciążony ani zwarty.

FAQ

• Czy przekaźnik ma podświetlenie lub wskaźnik stanu? W dostępnych danych producent nie podaje informacji o diodzie LED sygnalizującej załączenie. W standardowym modelu nie przewidziano podświetlenia.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie deklaruje konkretnej wartości. Aparatura modułowa montowana wewnątrz rozdzielnic najczęściej posiada stopień ochrony IP20 – ochrona przed dotykiem palcem. Do stosowania w suchych pomieszczeniach.
• W jakim trybie pracuje styk – zwierny czy rozwierny? Styk jest zwierny (NO – normally open), co oznacza, że obwód wyjściowy jest rozwarty bez napięcia sterowania i zamyka się po podaniu 230 V AC na wejście sterujące. Realizowany jest za pomocą tranzystora MOS-FET.
