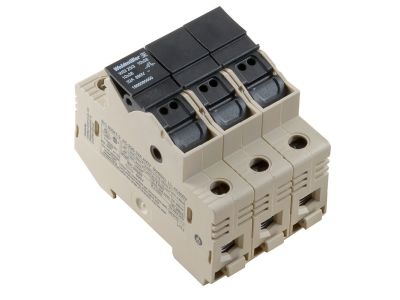

Złączka szynowa z bezpiecznikiem WSI 25/3 10X38/LED | 1444240000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem (symbol 1444240000) przeznaczona do montażu na szynie TH35. Wyposażona w diodę LED sygnalizującą przepalenie wkładki topikowej oraz gniazdo dla bezpieczników 10x38mm. Prąd znamionowy 25A zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, a kompaktowa konstrukcja ułatwia instalację w rozdzielnicach.

• Prąd znamionowy 25 A: gwarantuje pewną ochronę przeciążeniową i zwarciową w typowych obwodach odbiorczych, bez ryzyka przegrzania złącza.
• Wkładka topikowa 10x38 mm: umożliwia stosowanie standardowych, łatwo dostępnych bezpieczników przemysłowych, co ułatwia serwis i wymianę.
• Sygnalizacja LED: dioda informuje o przepaleniu wkładki topikowej, co przyspiesza lokalizację uszkodzonego obwodu i skraca czas przestoju instalacji.
• Montaż na szynę TH35: zapewnia szybkie i stabilne zamocowanie w rozdzielnicy, zgodne z powszechnymi standardami aparatury modułowej.
• Kompaktowa budowa: minimalizuje zajmowaną przestrzeń w szafie elektrycznej, co ułatwia projektowanie rozdzielnic z dużą liczbą modułów.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany zgodnie z wymaganiami standardów DIN dla aparatury modułowej montowanej na szynie TH35.

Zastosowanie

Złączka szynowa z bezpiecznikiem znajduje zastosowanie wszędzie tam, gdzie wymagana jest dodatkowa ochrona lokalna obwodu oraz wizualna sygnalizacja jego stanu.

• Ochrona przeciążeniowa i zwarciowa pojedynczych odbiorników w rozdzielnicach przemysłowych i budynkowych.
• Rozłączanie obwodów oświetleniowych, gniazd wtyczkowych lub sterowników automatyki.
• Stosowanie jako bezpiecznikowe zabezpieczenie szyn zbiorczych w podrozdzielnicach.
• Zastosowanie w układach sygnalizacji awarii – dioda LED umożliwia szybkie wskazanie przepalonego obwodu.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed instalacją bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Złączkę należy zatrzasnąć na szynie TH35 zgodnie z przeznaczeniem. Moment dokręcania zacisków przewodów stosować zgodnie z dokumentacją producenta (jeśli dostępna). Przekrój przewodów dobierz do prądu znamionowego bezpiecznika i obciążenia obwodu. Używaj tylko wkładek topikowych 10x38 mm o prądzie nieprzekraczającym 25 A.

FAQ

• Czy złączka posiada sygnalizację LED? Tak, dioda LED wbudowana w złączkę sygnalizuje przepalenie wkładki topikowej (świeci, gdy bezpiecznik jest przepalony – pod warunkiem obecności napięcia po stronie zasilania).
• Jaki typ wkładki topikowej należy stosować? Przeznaczona jest do wkładek topikowych o wymiarach 10x38 mm. Maksymalny prąd znamionowy wkładki to 25 A – należy dobrać wartość do zabezpieczanego obwodu.
• Czy złączkę można montować na standardowej szynie DIN? Tak, produkt jest przystosowany do montażu na szynie TH35 (tzw. szyna DIN), powszechnie stosowanej w rozdzielnicach modułowych.
