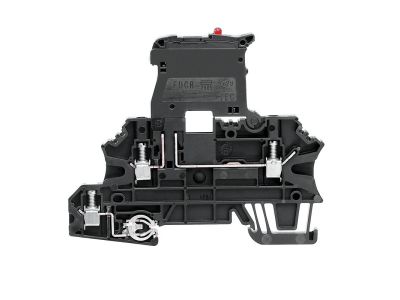

Złączka szynowa z bezpiecznikiem WMF 2.5 FU PE 100-250V SW | 1163080000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem Weidmüller WMF 2.5 FU PE, oznaczona numerem katalogowym 1163080000, to komponent służący do zabezpieczania obwodów elektrycznych przed przeciążeniem i zwarciem. Dzięki napięciu znamionowemu 100-250 V oraz możliwości przyłączenia przewodów o przekroju do 2,5 mm² sprawdza się w instalacjach niskiego napięcia. Czarny korpus (SW) ułatwia identyfikację w rozdzielnicy.

• Napięcie pracy 100-250 V: uniwersalny zakres obejmujący typowe napięcia instalacyjne, co gwarantuje kompatybilność z większością obwodów pomocniczych i sterowniczych.
• Przekrój przyłącza do 2,5 mm²: umożliwia łatwe podłączenie standardowych przewodów miedzianych – zarówno sztywnych, jak i elastycznych, bez konieczności stosowania dodatkowych końcówek.
• Wbudowany bezpiecznik (FU): zapewnia lokalną ochronę odgałęzienia obwodu przed skutkami zwarć i przeciążeń, zwiększając bezpieczeństwo instalacji.
• Konstrukcja złączki szynowej: przeznaczona do montażu w rozdzielnicach na szynie zbiorczej, co przyspiesza instalację i porządkuje układ połączeń.
• Oznaczenie PE (ochronne): wersja dedykowana do obwodu ochronnego (PE) – zgodna z wymogami prawidłowego uziemienia.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany i wykonany zgodnie z uznanymi standardami bezpieczeństwa stosowanymi w aparaturze modułowej.

Zastosowanie

Złączka szynowa z bezpiecznikiem WMF 2.5 FU PE znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, łatwe do serwisowania zabezpieczenie obwodów – zarówno w nowych instalacjach, jak i podczas modernizacji.

• Zabezpieczanie obwodów pomocniczych w rozdzielnicach przemysłowych i budynkowych.
• Ochrona odgałęzień sterowniczych (np. dla styczników, przekaźników, modułów PLC).
• Instalacja w obwodach sygnalizacyjnych i automatyki budynkowej wymagających bezpiecznikowej ochrony nadprądowej.
• Wykorzystanie w systemach uziemienia lub wyrównywania potencjałów jako złączka z bezpiecznikiem dla przewodu PE.

Wskazówki Montażowe

Montaż mogą przeprowadzać wyłącznie osoby posiadające odpowiednie uprawnienia SEP (E lub D), po bezwzględnym odłączeniu napięcia. Złączkę należy osadzić na szynie DIN TH35, dbając o stabilne zatrzaśnięcie. Przewody podłączyć zgodnie z oznaczeniami, zachowując właściwy moment dokręcania śrub (zgodny z dokumentacją producenta). Przekrój przewodów dobrać do prądu obciążenia i charakterystyki zastosowanej wkładki bezpiecznikowej. Przed pierwszym włączeniem sprawdzić poprawność połączeń i stan wkładki.

FAQ

• Czy złączka nadaje się do montażu na szynie DIN? Tak, jest to typowa złączka szynowa przeznaczona do zatrzaskiwania na szynie 35 mm (TH35) w rozdzielnicach.
• Jaki jest stopień ochrony tej złączki? Nie podano bezpośredniego stopnia IP, ale jak większość aparatury modułowej przeznaczonej do montażu wewnątrz rozdzielnicy, przyjmuje się IP20 w warunkach normalnej pracy.
• Jaki typ wkładki bezpiecznikowej należy zastosować? Informacja o konkretnym typie wkładki nie jest zawarta w danych katalogowych. Dobór wkładki (np. 5×20 mm, 6,3×32 mm, charakterystyka gG/aM) należy przeprowadzić na podstawie prądu znamionowego obwodu i wymogów projektu. Zalecamy konsultację z producentem.
