Złączka szynowa z bezpiecznikiem WMF 2.5 FU BLZ 100-250V SW | 1163020000 Weidmuller

Opis i Kluczowe Cechy

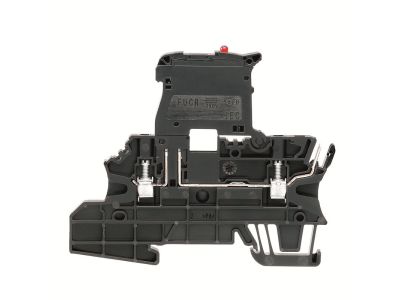

Złączka szynowa z bezpiecznikiem, symbol 1163020000, seria WMF 2.5 FU BLZ, przeznaczona do montażu na szynie DIN TH35. Wyposażona w gniazdo wkładki topikowej o prądzie znamionowym 2,5 A, zakres napięcia pracy 100–250 V AC/DC. Kolor obudowy czarny (SW). Zapewnia bezpieczne odcięcie obwodu w przypadku przeciążenia lub zwarcia, chroniąc podłączone urządzenia i przewody.

• Zintegrowany bezpiecznik 2,5 A: ogranicza prąd w obwodzie, chroniąc podłączone urządzenia przed skutkami przeciążenia i zwarć bez konieczności stosowania dodatkowej ochrony.
• Szeroki zakres napięcia 100–250 V AC/DC: uniwersalne zastosowanie w instalacjach niskiego napięcia, zarówno prądu stałego, jak i zmiennego, w tym w obwodach sterowania i automatyki.
• Montaż na szynie DIN TH35: szybki i stabilny montaż w rozdzielnicach i szafach sterowniczych zgodnie ze standardem przemysłowym, umożliwiający łatwą integrację z inną aparaturą modułową.
• Kompaktowa konstrukcja: oszczędność miejsca w rozdzielnicy dzięki miniaturyzacji – jeden moduł z bezpiecznikiem zastępuje oddzielną podstawę i zaciski.
• Łatwa wymiana wkładki topikowej: szybka obsługa serwisowa bez konieczności demontażu całej złączki, co skraca czas przestoju w przypadku przepalenia bezpiecznika.

Zgodność z Normami

Produkt zgodny z obowiązującymi normami europejskimi oraz oznaczony certyfikatem CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Złączka szynowa z bezpiecznikiem sprawdza się wszędzie tam, gdzie konieczne jest bezpieczne zabezpieczenie obwodów pomocniczych, sterowniczych i sygnalizacyjnych. Idealnie nadaje się do:

• Ochrona obwodów sterowania w szafach elektrycznych – przekaźniki, styczniki, PLC.
• Bezpiecznikowanie obwodów sygnalizacji optycznej i akustycznej (lampki, syreny, buczki).
• Zabezpieczenie zasilania pomocniczego układów automatyki budynkowej (ogrzewanie, wentylacja, klimatyzacja).
• Separacja i ochrona obwodów zasilających przetwornice, zasilacze buforowe i interfejsy komunikacyjne.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Złączkę należy zamocować na szynie DIN TH35 (35 mm) w standardowej rozdzielnicy modułowej. Przed podłączeniem przewodów upewnij się, że ich przekrój jest dobrany do prądu znamionowego bezpiecznika (zalecany min. 1,5 mm² dla obciążeń do 2,5 A). Przewody zaciskaj zgodnie z dokumentacją producenta – moment dokręcania śrub określony na obudowie lub w instrukcji. Po wymianie wkładki topikowej zawsze sprawdź, czy nowy bezpiecznik ma właściwy prąd i napięcie (zgodne z zakresem złączki).

FAQ

• Jaką wkładkę bezpiecznikową stosować w tej złączce? Należy używać wkładek topikowych o prądzie znamionowym 2,5 A i napięciu min. 250 V AC/DC. Wymiar wkładki – typ 5×20 mm (standardowy dla tej serii).
• Czy złączka nadaje się do obwodów prądu stałego (DC)? Tak, zakres napięcia 100–250 V DC jest w pełni obsługiwany, co potwierdza oznaczenie na produkcie.
• Jaki kolor obudowy posiada złączka? Obudowa jest czarna (oznaczenie SW – Schwarz). Nie posiada podświetlenia ani sygnalizacji LED.
