Złączka szynowa z bezpiecznikiem, śrubowa, niebieska WSI 6 BL | 1011080000 Weidmuller

Opis i Kluczowe Cechy

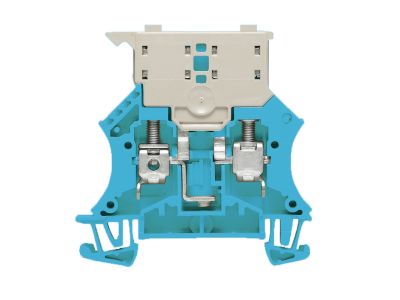

Złączka szynowa z bezpiecznikiem WSI 6 BL (symbol 1011080000) to kompaktowe urządzenie łączące funkcję złącza szynowego z wkładką topikową. Przeznaczona do montażu na szynie TH35, wyposażona w zaciski śrubowe, w kolorze niebieskim. Jej prąd znamionowy 6 A pozwala na bezpieczne zabezpieczanie obwodów sterowniczych i sygnalizacyjnych przed skutkami zwarć i przeciążeń. Kompaktowa budowa oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 6 A: odpowiedni do zabezpieczania obwodów o niskim poborze prądu, takich jak sterowanie, sygnalizacja czy zasilanie cewek styczników.
• Zaciski śrubowe: zapewniają trwałe i pewne połączenie przewodów, ułatwiając instalację i konserwację.
• Montaż na szynie TH35: szybkie i stabilne mocowanie w standardowych rozdzielnicach i szafach sterowniczych.
• Kolor niebieski: ułatwia identyfikację wizualną i odróżnienie od innych elementów w szafie.
• Kompaktowa konstrukcja: minimalizuje zajmowaną szerokość na szynie, co pozwala na gęstsze rozmieszczenie aparatury.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia zgodnych z odpowiednimi przepisami.

Zastosowanie

Złączka WSI 6 BL znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodu przed zwarciem i przeciążeniem w kompaktowej formie złącza szynowego. Sprawdza się w następujących scenariuszach:

• Zabezpieczanie obwodów sterowniczych w szafach automatyki przemysłowej.
• Ochrona obwodów sygnalizacyjnych (lampki, sygnalizatory) przed zwarciami.
• Zasilanie cewek styczników, przekaźników i modułów PLC.
• Indywidualne zabezpieczenie odbiorników o małej mocy, np. w systemach oświetleniowych lub sterowniach.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody podłącza się do zacisków śrubowych z zachowaniem momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 6 A, zgodnie z obowiązującymi normami.

FAQ

• Czy złączka posiada podświetlenie LED? Nie, jest to standardowa złączka bezpiecznikowa bez żadnej sygnalizacji optycznej.
• Jaki stopień ochrony zapewnia? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, co przy odpowiedniej obudowie zapewnia typową dla tego typu aparatury ochronę IP20 (ochrona przed dostępem palcem).
• Jaką wkładkę bezpiecznikową można zastosować? Złączka WSI 6 BL jest przystosowana do współpracy z wkładkami topikowymi o prądzie znamionowym 6 A. Szczegółowe wymiary wkładki (np. 6x32 mm, 10x38 mm) należy zweryfikować w karcie katalogowej producenta.
