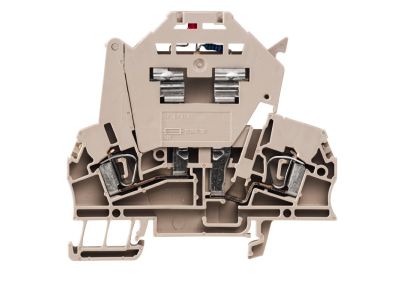

Złączka szynowa z bezpiecznikiem, sprężynowa, ciemnobeżowa ZSI 2.5/LD 28AC | 1616440000 Weidmuller

Opis i Kluczowe Cechy

Symbol ZSI 2.5/LD 28AC (nr kat. 1616440000) to złączka szynowa z bezpiecznikiem, wyposażona w technologię sprężynową. Przekrój przewodu 2,5 mm² umożliwia podłączenie standardowych przewodów, a napięcie znamionowe 28 V AC dedykuje ją do obwodów niskiego napięcia w automatyce i sterowaniu.

• Technologia sprężynowa: szybki montaż przewodów bez użycia narzędzi, zapewniający pewny i trwały kontakt, odporny na wibracje.
• Wbudowany bezpiecznik: ochrona podłączonego urządzenia przed przeciążeniem i zwarciem, zwiększająca bezpieczeństwo instalacji.
• Przekrój przewodu 2,5 mm²: kompatybilność z typowymi przewodami w instalacjach niskiego napięcia, ułatwiająca integrację.
• Napięcie znamionowe 28 V AC: dedykowana do obwodów sterowania i automatyki, gdzie wymagane jest niskie napięcie.
• Kompaktowa obudowa w kolorze ciemnobeżowym: ułatwia identyfikację i estetyczny montaż na szynie DIN.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zgodność z typowymi standardami dla złączek szynowych stosowanych w rozdzielnicach.

Zastosowanie

Złączka z bezpiecznikiem znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest ochrona toru sygnałowego lub zasilania.

• Ochrona obwodów sterowania w szafach automatyki przemysłowej.
• Zabezpieczenie czujników, przekaźników i innych urządzeń w instalacjach 24-28 V AC.
• Stosowanie w rozdzielnicach jako punkt odbioru z bezpiecznikiem na szynie DIN.
• Do rozgałęziania obwodów niskonapięciowych z jednoczesną ochroną bezpiecznikową.

Wskazówki Montażowe

Montaż na szynie TH35 (DIN) powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przewody o przekroju do 2,5 mm² należy wsunąć w zacisk sprężynowy bez dodatkowego docisku. Moment dokręcania (jeśli dotyczy) – zgodnie z dokumentacją producenta. Dobór przekroju przewodów musi odpowiadać prądowi znamionowemu obwodu.

FAQ

• Jakie napięcie znamionowe ma złączka ZSI 2.5/LD 28AC? Zgodnie z oznaczeniem napięcie znamionowe wynosi 28 V AC. Należy stosować wyłącznie w obwodach prądu przemiennego o tym napięciu.
• Jaki prąd znamionowy bezpiecznika? W danych produktu nie podano prądu bezpiecznika – należy dobrać wkładkę bezpiecznikową odpowiednią do zabezpieczanego obwodu (maksymalny prąd wynikający z przekroju przewodu).
• Czy złączka jest przystosowana do montażu na szynie DIN? Tak, złączka szynowa przeznaczona jest do montażu na standardowej szynie DIN TH35.
