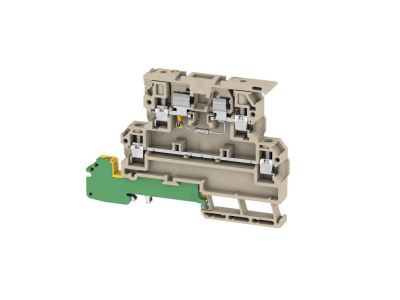

Złączka szynowa z bezpiecznikiem KDKS 1PE/LLC 100-250V AC/DC | 1518370000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem typu KDKS 1PE/LLC (symbol 1518370000) przeznaczona jest do ochrony i podłączania przewodów w rozdzielnicach elektrycznych. Dzięki zakresowi napięcia 100-250 V AC/DC umożliwia pracę zarówno w obwodach prądu przemiennego, jak i stałego, co zwiększa uniwersalność zastosowania. Konstrukcja zintegrowana z wkładką bezpiecznikową zapewnia zabezpieczenie nadprądowe w jednym module.

• Napięcie 100-250 V AC/DC: uniwersalne zasilanie – złączka sprawdza się w instalacjach zarówno prądu przemiennego, jak i stałego, co ułatwia dobór w różnych aplikacjach.
• Zintegrowany bezpiecznik: chroni odbiornik przed zwarciem i przeciążeniem, eliminując konieczność stosowania dodatkowego zabezpieczenia w obwodzie.
• Montaż na szynie TH35 (DIN): szybkie i pewne mocowanie w rozdzielnicy, standardowe dla aparatury modułowej.
• Wersja 1PE/LLC: dedykowana do pojedynczego bieguna z ochroną – upraszcza okablowanie w sterowaniu i sygnalizacji.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z obowiązującymi przepisami dla aparatury modułowej, jednak w dostarczonych danych nie podano konkretnych numerów norm. Zaleca się stosowanie zgodnie z dokumentacją techniczną producenta oraz krajowymi przepisami instalacyjnymi.

Zastosowanie

Złączka szynowa z bezpiecznikiem KDKS 1PE/LLC znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i szczelne podłączenie przewodu z jednoczesną ochroną nadprądową. Sprawdza się w obwodach sterowniczych, sygnalizacyjnych oraz pomocniczych.

• Ochrona i przyłączanie urządzeń sterujących (styczniki, przekaźniki, PLC) w rozdzielnicach maszyn i szaf automatyki.
• Sygnalizacja stanu pracy – bezpieczne podłączenie lamp, buzzerów i innych wskaźników.
• Instalacje pomocnicze w budynkach (oświetlenie awaryjne, wentylacja) wymagające modularnego zabezpieczenia bezpiecznikiem.
• Łączenie obwodów DC (np. w sterowaniu bramami, siłownikami) z zabezpieczeniem nadprądowym.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie. Złączkę mocuje się na szynie montażowej DIN TH35. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego bezpiecznika oraz obciążenia – wartości podane są w dokumentacji producenta. Moment dokręcania zacisków musi być zgodny z zaleceniami fabrycznymi (zwykle 0,5–0,8 Nm w zależności od przekroju).

FAQ

• Jaki typ bezpiecznika jest stosowany w tej złączce? Producent przewiduje zastosowanie wkładek bezpiecznikowych w standardowych rozmiarach (np. 5x20 mm). Dokładny typ i prąd znamionowy należy dobrać zgodnie z wymaganiami obwodu – informacje znajdują się w karcie katalogowej (zalecamy sprawdzenie w dokumentacji dostarczonej z produktem).
• Czy złączka ma stopień ochrony IP i czy można ją stosować w strefach wilgotnych? W dostępnych danych nie podano stopnia ochrony. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy ma IP20 – nie jest odporna na wilgoć i zabrudzenia, dlatego należy instalować ją w suchym, zamkniętym obudowie.
• Jaki tryb pracy styku – czy bezpiecznik jest wymienny pod napięciem? Złączka nie zawiera styków – jej funkcją jest bezpieczne podłączenie przewodu z zabezpieczeniem. Wkładkę bezpiecznikową należy wymieniać wyłącznie po odłączeniu napięcia, zgodnie z zasadami bezpieczeństwa. Nie jest przeznaczona do pracy pod napięciem podczas wymiany.
