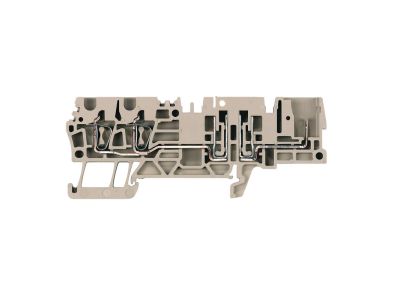

Złączka szynowa rozłączalno-pomiarowa ZTTR 2.5 O.TNHE | 1905470000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa ZTTR 2.5 O.TNHE (nr katalogowy 1905470000) łączy w sobie funkcję bezpiecznego odłączania obwodu oraz możliwość podłączenia przyrządów pomiarowych bez konieczności demontażu przewodów. Przekrój przyłączeniowy 2,5 mm² oraz kompaktowa konstrukcja czynią ją uniwersalnym elementem w rozdzielnicach i szafach sterowniczych. Montowana na standardowej szynie TH35.

• Przekrój przewodu 2,5 mm²: odpowiedni do obwodów o umiarkowanym obciążeniu – zapewnia bezpieczne przyłączenie bez ryzyka przegrzania zacisków przy prądach roboczych do ok. 24 A (wartość orientacyjna, wymagana weryfikacja z dokumentacją instalacji).
• Funkcja rozłączalna: umożliwia odcięcie obwodu bez użycia narzędzi – ułatwia prace serwisowe i zwiększa bezpieczeństwo podczas pomiarów.
• Funkcja pomiarowa: dedykowane gniazda do podłączenia cęgów, mierników lub przekaźników – bez przerywania ciągłości obwodu.
• Montaż na szynie TH35 (DIN): szybkie zablokowanie zatrzaskiem – kompatybilny ze standardowymi szafami rozdzielczymi.
• Kompaktowa obudowa: oszczędność miejsca w rozdzielnicy – idealna do instalacji o ograniczonej przestrzeni.

Zgodność z Normami

Złączka została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada oznakowanie CE. Spełnia wymagania dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa ZTTR 2.5 znajduje zastosowanie w instalacjach, gdzie wymagane jest szybkie odłączanie obwodu oraz dostęp do punktów pomiarowych bez ingerencji w połączenia stałe.

• Sterowanie odbiornikami – jako wygodny punkt odłączenia dla silników, grzejników czy oświetlenia.
• Pomiar prądu, napięcia lub rezystancji w obwodach – bez konieczności odkręcania przewodów.
• Diagnostyka i serwis w szafach sterowniczych – szybkie odcięcie zasilania przy pracach konserwacyjnych.
• Automatyka budynkowa i przemysłowa – integracja z przekaźnikami, stycznikami lub PLC jako element separacji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Złączkę należy zamontować na szynie TH35 (DIN 35 mm) poprzez zatrzaśnięcie. Momenty dokręcania śrub zaciskowych oraz dopuszczalne przekroje przewodów sztywnych i giętkich – zgodnie z dokumentacją techniczną producenta. Używaj przewodów o przekroju dostosowanym do prądu obciążenia.

FAQ

• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki stopień ochrony ma złączka? Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się stopień ochrony IP20. Dokładne dane należy sprawdzić w karcie katalogowej producenta.
• Jak działa funkcja rozłączna – styk NO czy NC? Złączka realizuje funkcję rozłączną poprzez fizyczne odłączenie obwodu (styk rozłączny). Po wyjęciu mostka lub przesunięciu dźwigni (w zależności od wariantu) obwód zostaje przerwany. Nie jest to standardowy styk NO/NC – to dedykowany mechanizm separacji.
