Złączka szynowa rozłączalno-pomiarowa ZTTR 2.5 | 1865510000 Weidmuller

Opis i Kluczowe Cechy

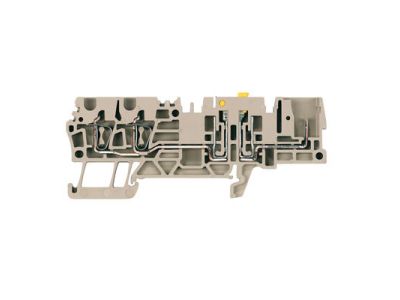

Złączka szynowa rozłączalno-pomiarowa ZTTR 2.5 (symbol 1865510000) przeznaczona jest do montażu na szynie DIN TH35 w rozdzielnicach i szafach sterowniczych. Łączy w sobie funkcję bezpiecznego rozłączania obwodu z możliwością podłączenia przyrządów pomiarowych bez ingerencji w okablowanie. Model ZTTR 2.5 obsługuje przewody o przekroju do 2,5 mm², co czyni go uniwersalnym rozwiązaniem w instalacjach niskiego napięcia.

• Funkcja rozłączalna: umożliwia odłączenie obwodu bez wykręcania przewodów – przyspiesza prace serwisowe i zwiększa bezpieczeństwo podczas diagnostyki.
• Gniazdo pomiarowe: dedykowane wejście do bezpiecznego podłączenia woltomierza, amperomierza lub innego przyrządu – nie ma potrzeby rozpinania połączeń.
• Montaż na szynie DIN 35 mm: szybkie i pewne osadzenie w rozdzielnicy bez użycia narzędzi, zgodne z profilem TH35.
• Kompaktowa obudowa: oszczędza miejsce w szafie, umożliwiając gęste rozmieszczenie aparatury modułowej.
• Przejrzyste oznakowanie: wyraźne oznaczenie modelu i przekroju ułatwia identyfikację w trakcie montażu i eksploatacji.

Zgodność z Normami

Złączka szynowa ZTTR 2.5 jest zgodna z europejskimi wymaganiami bezpieczeństwa i posiada certyfikat CE. Zaprojektowana i wyprodukowana według standardów DIN, co gwarantuje niezawodność w typowych instalacjach przemysłowych i budynkowych. Konkretne numery norm nie zostały podane w dokumentacji produktu.

Zastosowanie

Złączka rozłączalno-pomiarowa sprawdza się wszędzie tam, gdzie wymagane jest szybkie odłączenie obwodu oraz wykonywanie pomiarów bez naruszania połączeń. Idealna do:

• rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych,
• szaf sterowniczych w maszynach i liniach produkcyjnych, gdzie często wykonuje się diagnostykę,
• węzłów pomiarowo-rozliczeniowych, gdzie wymagane jest okresowe sprawdzanie parametrów sieci,
• instalacji oświetleniowych i sterowania, w których potrzebna jest szybka izolacja wybranego odbiornika.

Wskazówki Montażowe

Montaż złączki szynowej ZTTR 2.5 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy osadzić na szynie TH35 (DIN 35 mm) i zatrzasnąć w odpowiedniej pozycji. Przewody podłączać zgodnie z oznaczeniami, stosując odpowiedni moment dokręcania śrub (szczegółowe wartości podane w dokumentacji producenta). Przekrój przewodów musi być dobrany do obciążenia i nie może przekraczać 2,5 mm². Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia.

FAQ

• Jaki przekrój przewodu można podłączyć do złączki ZTTR 2.5? Model ZTTR 2.5 jest przystosowany do przewodów o przekroju do 2,5 mm², co wynika bezpośrednio z oznaczenia produktu.
• Czy złączka umożliwia pomiar napięcia i prądu bez wyłączania obwodu? Tak – dedykowane gniazdo pomiarowe pozwala na bezpieczne podłączenie woltomierza lub amperomierza cęgowego bez rozłączania przewodów. Pamiętaj jednak o zachowaniu środków ostrożności i stosowaniu przyrządów z odpowiednią kategorią przepięciową.
• Jaki stopień ochrony ma złączka? Producent nie podaje konkretnego stopnia IP w dokumentacji. Jak większość aparatury modułowej montowanej w rozdzielnicy, złączka przeznaczona jest do pracy w suchych pomieszczeniach (typowy stopień ochrony takiego osprzętu to IP20).
