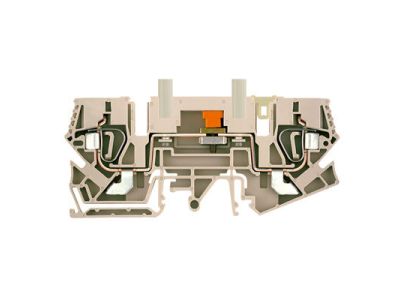

Złączka szynowa rozłączalno-pomiarowa ZTL 6/STB | 1771950000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa ZTL 6/STB (symbol 1771950000) to element dedykowany do instalacji elektrycznych, który łączy funkcję bezpiecznego rozłączania obwodu z możliwością wykonywania pomiarów. Kompaktowa konstrukcja ułatwia zabudowę w rozdzielnicach na szynie TH35, a przemyślana budowa zacisków zapewnia pewne i trwałe połączenie przewodów.

• Funkcja rozłączalno-pomiarowa: Umożliwia odłączenie obwodu pod obciążeniem oraz bezpieczne podłączenie przyrządów pomiarowych bez potrzeby demontażu całego zacisku – skraca czas diagnostyki i zwiększa bezpieczeństwo pracy.
• Montaż na szynie TH35: Szybkie i stabilne osadzenie w rozdzielnicy lub szafie sterowniczej – standardowe rozwiązanie ułatwiające integrację z inną aparaturą modułową.
• Kompaktowa obudowa: Oszczędność miejsca w rozdzielnicy, co pozwala na gęstszą zabudowę i lepsze wykorzystanie przestrzeni montażowej.
• Wytrzymałe materiały izolacyjne: Odporność na temperatury i obciążenia mechaniczne – gwarancja długotrwałej, niezawodnej pracy w typowych warunkach eksploatacji.

Zgodność z Normami

Złączka szynowa ZTL 6/STB została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej dotyczących niskiego napięcia i kompatybilności elektromagnetycznej.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa ZTL 6/STB znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odłączanie fragmentów instalacji oraz łatwy dostęp do punktów pomiarowych.

• W rozdzielnicach elektrycznych jako punkt odłączeniowy dla obwodów odbiorczych – umożliwia bezpieczne prace serwisowe.
• W systemach pomp, wentylacji i oświetlenia – do szybkiego odłączania i pomiarów napięcia/prądu bez ingerencji w szafę sterowniczą.
• W instalacjach przemysłowych i budynkach użyteczności publicznej – do tworzenia dedykowanych punktów pomiarowych dla kontroli parametrów sieci.
• W automatyce budynkowej – do separacji obwodów sterujących i sygnalizacyjnych, ułatwiając lokalizację usterek.

Wskazówki Montażowe

Montaż oraz obsługa złączki szynowej rozłączalno-pomiarowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP – zgodnie z przepisami bezpieczeństwa. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie od całego obwodu. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przekrój przyłączanych przewodów należy dobrać odpowiednio do prądu obciążenia instalacji. Moment dokręcania śrub zacisków oraz zalecane narzędzia – według dokumentacji technicznej producenta.

FAQ

• Czy złączka ZTL 6/STB umożliwia pomiary bez odłączania przewodów? Tak, konstrukcja rozłączalno-pomiarowa pozwala na wpięcie sond lub przyrządów pomiarowych bez konieczności demontażu przewodów, pod warunkiem że mierzone wartości nie przekraczają parametrów znamionowych urządzenia (szczegóły w karcie katalogowej).
• Jaki stopień ochrony zapewnia złączka? Typowa aparatura modułowa montowana wewnątrz rozdzielnic ma stopień ochrony IP20 – oznacza to brak ochrony przed wilgocią i zanieczyszczeniami, dlatego złączka przeznaczona jest do instalacji w suchych pomieszczeniach.
• Czy złączka może być używana jako wyłącznik bezpieczeństwa? Nie – jest to element rozłączalno-pomiarowy, a nie wyłącznik bezpieczeństwa. Nie należy jej stosować do odłączania awaryjnego ani jako głównego środka odcięcia zasilania.
