Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ STB GR | 1364720000 Weidmuller

Opis i Kluczowe Cechy

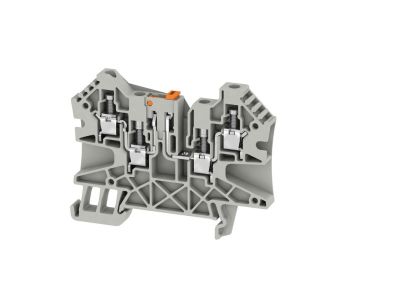

Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ STB GR (numer katalogowy 1364720000) to element przeznaczony do szybkiego i bezpiecznego odłączania obwodów pomiarowych w rozdzielnicach elektrycznych. Dzięki konstrukcji umożliwiającej rozłączanie bez użycia narzędzi pozwala na sprawne wykonywanie prac kontrolnych i serwisowych. Produkt montowany jest na szynie TH35 (DIN) i charakteryzuje się kompaktową budową.

• Rozłączalność obwodu pomiarowego: Umożliwia bezpieczne odłączenie toru prądowego bez demontażu przewodów – ułatwia wymianę liczników, przekładników lub wykonywanie pomiarów.
• Kompaktowa konstrukcja 4-biegunowa: Dzięki czterem biegunom pozwala na obsługę kilku obwodów jednocześnie, oszczędzając miejsce w rozdzielnicy.
• Montaż na szynie DIN TH35: Standardowe mocowanie ułatwia szybki i pewny montaż w rozdzielnicach modułowych.
• Kolor szary (GR): Przejrzyste oznaczenie ułatwiające identyfikację w instalacji.
• Przeznaczenie do zastosowań pomiarowych: Specjalnie zaprojektowana do współpracy z przyrządami pomiarowymi, licznikami energii i układami rozliczeniowymi.

Zgodność z Normami

Złączka szynowa WTR 4/ZZ STB GR jest produkowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Produkt spełnia wymagania stawiane elementom łączeniowym w instalacjach niskiego napięcia.

Zastosowanie

Złączka przeznaczona jest do stosowania w rozdzielnicach elektrycznych, zwłaszcza w układach pomiarowych i rozliczeniowych energii elektrycznej. Sprawdzi się wszędzie tam, gdzie wymagane jest szybkie i bezpieczne odłączanie obwodów prądowych.

• Układy pomiarowe z licznikami energii – umożliwia legalizowanie i wymianę liczników bez przerywania innych obwodów.
• Rozdzielnice przemysłowe i komercyjne – zapewnia łatwy dostęp do punktów pomiarowych przy konserwacji i diagnostyce.
• Instalacje wielorodzinne i budynki użyteczności publicznej – ułatwia podział i rozliczanie energii między lokalami.
• Stanowiska pomiarowe w laboratoriach i serwisie – szybkie rozłączanie przyrządów.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Złączkę mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Połączenia przewodów wykonać zgodnie z dokumentacją producenta, zachowując odpowiedni moment dokręcania zacisków. Przekrój przewodów dobrać do maksymalnego prądu obciążenia (w razie braku danych – stosować zasady ogólne dla obwodów pomiarowych). Po zamontowaniu sprawdzić pewność połączeń oraz prawidłowe działanie mechanizmu rozłączającego.

FAQ

• Czy złączka umożliwia rozłączanie pod obciążeniem? Złączka jest przeznaczona do rozłączania obwodów pomiarowych, nie jest wyłącznikiem obciążenia. Przed rozłączeniem należy odłączyć zasilanie lub upewnić się, że obwód nie jest obciążony prądem.
• Jaki jest stopień ochrony złączki? Producent nie podaje konkretnego stopnia IP. Złączka jest przeznaczona do montażu wewnątrz rozdzielnicy (IP20 w typowych warunkach). Nie może być narażona na bezpośrednie zachlapanie ani pył.
• Czy złączka ma jakieś podświetlenie lub sygnalizację? Nie – to pasywna złączka rozłączalno-pomiarowa, nie zawiera elementów sygnalizacyjnych ani podświetlenia.
