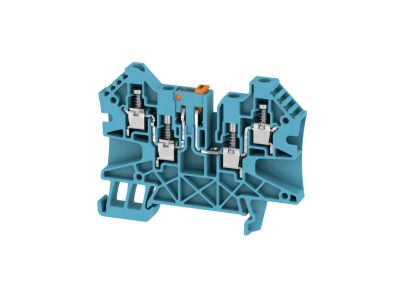

Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ STB BL | 1231330000 Weidmuller

Opis i Kluczowe Cechy

Symbol 1231330000, typ WTR 4/ZZ STB BL – złączka szynowa rozłączalno-pomiarowa przeznaczona do stosowania w instalacjach elektrycznych. Umożliwia wygodne odłączanie obwodów pomiarowych oraz bezpieczne wykonywanie pomiarów kontrolnych bez demontażu przewodów. Dzięki kompaktowej budowie montowana jest na szynie nośnej, co pozwala zaoszczędzić miejsce w rozdzielnicy.

• Funkcja rozłączalno-pomiarowa: umożliwia bezpieczne odłączenie obwodu pomiarowego oraz dostęp do zacisków pomiarowych bez ingerencji w całą instalację – skraca czas diagnostyki i obsługi.
• Montaż na szynie TH35: szybki i pewny montaż na standardowej szynie nośnej, zgodny z typowymi rozwiązaniami w rozdzielnicach – redukuje czas instalacji.
• Kompaktowy rozmiar: niewielka szerokość modułu pozwala na optymalne wykorzystanie przestrzeni w szafie sterowniczej – oszczędza miejsce dla innych aparatów.
• Konstrukcja STB BL: wytrzymała obudowa oraz zaciski zapewniają stabilne połączenia mechaniczne i elektryczne – zwiększa niezawodność w eksploatacji.
• Zastosowanie w obwodach pomiarowych: dedykowana do współpracy z licznikami energii, analizatorami parametrów sieci i przekaźnikami pomiarowymi – ułatwia integrację systemów monitoringu.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności. Szczegółowe dane dotyczące konkretnych norm znajdują się w karcie katalogowej producenta.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa przeznaczona jest do stosowania w przemysłowych i komercyjnych instalacjach elektrycznych, szczególnie w miejscach wymagających częstych pomiarów kontrolnych oraz szybkiego odłączania obwodów.

• Odłączanie obwodów pomiarowych liczników energii elektrycznej.
• Punkt pomiarowy dla analizatorów parametrów sieci (np. napięcia, prądu, mocy).
• Bezpieczne odłączanie zasilania w obwodach testowych podczas prac serwisowych.
• Integracja w rozdzielnicach sterowniczych z systemami automatyki budynkowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Dokręcanie śrub zacisków należy przeprowadzić zgodnie z wartością momentu obrotowego podaną w dokumentacji producenta. Przekrój przyłączanych przewodów musi być dobrany do prądu obciążenia i zgodny z parametrami znamionowymi złączki. Po montażu sprawdzić poprawność połączeń oraz zgodność z projektem instalacji.

FAQ

• Czy złączka jest wyposażona w oświetlenie LED? Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ STB BL nie posiada podświetlenia – jest to element wyłącznie bierny (zaciskowy). Informacje o ewentualnych akcesoriach dodatkowych można znaleźć w karcie katalogowej.
• Jaki jest stopień ochrony IP? W dostępnych danych nie podano stopnia ochrony. Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie typowo wymagany jest stopień ochrony IP20. Dokładne dane należy sprawdzić w specyfikacji producenta.
• W jakim trybie pracy działa styk rozłączny? Złączka umożliwia ręczne rozłączanie obwodu poprzez wyjęcie mostka pomiarowego lub rozkręcenie zacisków – nie jest to łącznik mechaniczny do częstego operowania. Służy przede wszystkim do bezpiecznego przerwania obwodu na czas pomiarów.
