Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ | 1905090000 Weidmuller

Opis i Kluczowe Cechy

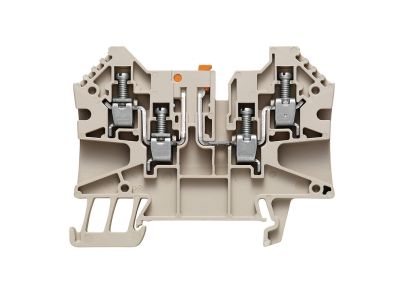

Złączka szynowa rozłączalno-pomiarowa WTR 4/ZZ (symbol 1905090000) to element instalacji elektrycznych przeznaczony do bezpiecznego odłączania obwodów oraz wykonywania pomiarów kontrolnych bez konieczności demontażu przewodów. Konstrukcja typu rozłączalno-pomiarowego łączy funkcję odłącznika z możliwością podłączenia miernika, co zwiększa wygodę i bezpieczeństwo prac serwisowych. Urządzenie przeznaczone jest do montażu w rozdzielnicach i szafach sterowniczych.

• Funkcja rozłączalno-pomiarowa: Umożliwia szybkie odłączenie obwodu oraz wpięcie przyrządu pomiarowego bez zdejmowania przewodów – skraca czas diagnostyki i eliminuje ryzyko błędów przy ponownym podłączaniu.
• Montaż na szynie DIN TH35: Standardowe mocowanie w rozdzielnicach zgodne z zasadami branżowymi – oszczędność miejsca i łatwa integracja z pozostałą aparaturą.
• Typowy stopień ochrony IP20: Ochrona przed dotykiem palców i ciałami stałymi >12 mm – odpowiednia do pracy we wnętrzu rozdzielnicy.
• Przejrzyste oznakowanie zacisków: Ułatwia identyfikację przewodów i minimalizuje ryzyko pomyłek podczas montażu (oznaczenia zgodne z typem WTR 4/ZZ).
• Kompaktowa obudowa: Zajmuje minimalną przestrzeń na szynie, co pozwala na gęste upakowanie aparatury w rozdzielnicy.

Zgodność z Normami

Złączka szynowa WTR 4/ZZ spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Wykonana zgodnie z ogólnie przyjętymi standardami branży elektrotechnicznej, co gwarantuje niezawodność i bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Złączka rozłączalno-pomiarowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odłączanie obwodów oraz wykonywanie okresowych pomiarów kontrolnych bez ingerencji w stałe okablowanie. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Punkty pomiarowe w rozdzielnicach głównych i podrozdzielnicach.
• Odłączanie obwodów odbiorników podczas prac serwisowych i konserwacyjnych.
• Podłączenie mierników (np. cęgowych, multimetrów) do kontroli parametrów sieci.
• Automatyka budynkowa – jako interfejs serwisowy do odłączania sterowników i czujników.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Złączkę montuje się na szynie DIN TH35, zatrzaskując ją w odpowiedniej pozycji. Momenty dokręcania śrub zacisków oraz przekrój podłączanych przewodów należy dobierać zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność połączeń oraz działanie mechanizmu rozłącznego.

FAQ

• Czy złączka umożliwia rozłączanie pod obciążeniem? Złączka rozłączalno-pomiarowa przeznaczona jest przede wszystkim do prac serwisowych bez obciążenia. W razie wątpliwości sprawdź parametry znamionowe w karcie katalogowej – standardowo odłączanie pod obciążeniem wymaga dedykowanych urządzeń łączeniowych (np. wyłączników).
• Jaki jest stopień ochrony tej złączki? Typowy dla aparatury montowanej wewnątrz rozdzielnicy jest stopień ochrony IP20. Konkretne wartości dla produktu WTR 4/ZZ należy potwierdzić w danych producenta.
• Czy można podłączyć przewody miedziane i aluminiowe? Złączki szynowe są zazwyczaj przystosowane do przewodów miedzianych. W przypadku przewodów aluminiowych zaleca się stosowanie odpowiednich końcówek oraz konsultację z dokumentacją techniczną produktu.
