Złączka szynowa rozłączalno-pomiarowa WTR 4/ZR/O.TNHE | 2436400000 Weidmuller

Opis i Kluczowe Cechy

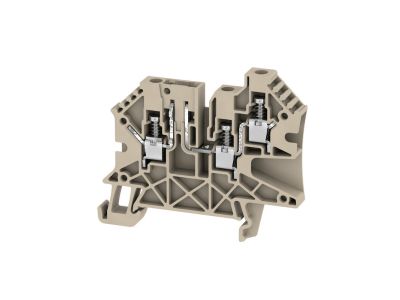

Złączka szynowa rozłączalno-pomiarowa WTR 4/ZR/O.TNHE (symbol 2436400000) to element przeznaczony do montażu na szynie TH35 w rozdzielnicach i szafach sterowniczych. Łączy w sobie funkcję odłączania obwodu oraz możliwość podłączania przyrządów pomiarowych, co upraszcza prace serwisowe i kontrolne.

• Funkcja rozłączalna: Umożliwia bezpieczne odłączenie odbiornika od zasilania bez demontażu przewodów – przyspiesza konserwację i zwiększa bezpieczeństwo.
• Funkcja pomiarowa: Specjalna konstrukcja pozwala na łatwe podłączenie amperomierza, woltomierza lub innego miernika bez naruszania ciągłości obwodu, co ułatwia diagnostykę.
• Montaż na szynie TH35: Standardowe mocowanie typu zatrzaskowego zapewnia szybki i pewny montaż w rozdzielnicy, zgodnie z powszechnie stosowanym systemem DIN.
• Złączka szynowa: Umożliwia elastyczne łączenie kilku złączek w jednej linii szyn zbiorczych, co pozwala na budowanie modułowych układów rozdzielczych.
• Kompaktowa budowa: Niewielkie wymiary oszczędzają miejsce w rozdzielnicy, pozostawiając więcej przestrzeni na inne aparaty modułowe.

Zgodność z Normami

Złączka szynowa rozłączalno-pomiarowa WTR 4/ZR/O.TNHE spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Producent deklaruje zgodność z obowiązującymi standardami dla aparatury modułowej.

Zastosowanie

Produkt znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów oraz wykonywanie pomiarów kontrolnych bez ingerencji w połączenia stałe.

• Sterowanie i odłączanie odbiorników w rozdzielnicach głównych i podrozdzielniach.
• Wykonywanie pomiarów prądu i napięcia podczas konserwacji lub diagnostyki instalacji.
• Budowa modułowych układów sterowania w automatyce budynkowej i przemysłowej.
• Prace serwisowe – umożliwia szybkie odcięcie zasilania fragmentu instalacji bez wyłączania całej rozdzielnicy.

Wskazówki Montażowe

Montaż i wszelkie prace przy złączce mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę mocuje się na szynie TH35 poprzez zatrzaśnięcie. Dokręcanie śrub zacisków należy wykonać zgodnie z dokumentacją producenta (moment dokręcania). Przekrój przewodów dobierz do spodziewanego obciążenia prądowego. Po montażu sprawdź prawidłowość połączeń.

FAQ

• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki stopień ochrony IP ma złączka? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Jak w przypadku większości aparatury modułowej przeznaczonej do wnętrz, standardowo przyjmuje się IP20. Aby uzyskać dokładne dane, zalecamy zapoznanie się z oryginalną dokumentacją techniczną produktu.
• W jakim trybie pracy działa styk – normalnie zamknięty czy otwarty? Złączka rozłączalno-pomiarowa nie posiada standardowego styku łącznikowego. Jej zadaniem jest mechaniczne odłączanie obwodu oraz udostępnienie punktów pomiarowych. Nie określa się tu trybu pracy styku w rozumieniu przełączników lub styczników.
