Złączka szynowa rozłączalno-pomiarowa WTR 4 STB BL | 7910220000 Weidmuller

Opis i Kluczowe Cechy

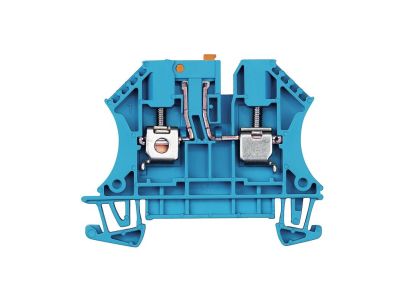

Złączka szynowa rozłączalno-pomiarowa WTR 4 STB BL (nr katalogowy 7910220000) to element aparatury modułowej przeznaczony do montażu na szynie TH35. Łączy funkcję rozłączania obwodów z możliwością podłączenia urządzeń pomiarowych, co ułatwia diagnostykę i konserwację instalacji. Niebieska kolorystyka wspiera szybką identyfikację w rozdzielnicy.

• Rozłączalna konstrukcja: umożliwia bezpieczne odłączenie obwodu bez konieczności demontażu przewodów.
• Przeznaczenie pomiarowe: wyposażona w zaciski umożliwiające podłączenie amperomierza lub innych przyrządów pomiarowych.
• Montaż na szynie TH35: szybki i stabilny montaż w standardowych rozdzielnicach modułowych.
• Kolor niebieski: ułatwia odróżnienie od innych złączek, zgodnie z konwencją oznaczania przewodów neutralnych.
• Kompatybilność z aparaturą modułową: współpracuje z wyłącznikami, stycznikami i innymi urządzeniami na szynie TH35.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z standardami DIN.

Zastosowanie

Złączka WTR 4 STB BL znajduje zastosowanie w rozdzielnicach elektrycznych i szafach sterowniczych, szczególnie w obwodach wymagających okresowych pomiarów lub odłączeń.

• Odłączanie obwodów w celu wykonania pomiarów kontrolnych lub prac konserwacyjnych.
• Podłączanie przyrządów pomiarowych (amperomierzy, watomierzy) bez konieczności przerywania pracy instalacji.
• Tworzenie punktów rozdziału w szafach sterowniczych dla obwodów sygnałowych i pomiarowych.
• Stosowanie w układach automatyki budynkowej jako element rozłączny dla obwodów sterowania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Złączkę należy instalować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy sprawdzić w dokumentacji technicznej producenta. Przewody dostosować do obciążenia obwodu.

FAQ

• Czy złączkę można używać do odłączania obwodów pod obciążeniem? Nie, złączka rozłączalno-pomiarowa nie jest przystosowana do wyłączania prądów roboczych – należy stosować ją wyłącznie przy odłączonym napięciu.
• Jaki jest stopień ochrony złączki? Stopień ochrony zależy od montażu w rozdzielnicy – standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20. Zalecamy weryfikację w dokumentacji producenta.
• Jaki maksymalny przekrój przewodu można podłączyć? Brak tej informacji w dostępnym źródle. Należy sprawdzić w karcie katalogowej producenta (symbol 7910220000).
