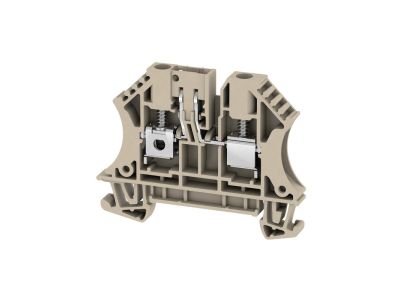

Złączka szynowa rozłączalno-pomiarowa WTR 4/O.TNHE | 2436380000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WTR 4/O.TNHE (symbol 2436380000) to element przeznaczony do montażu w rozdzielnicach na szynie DIN. Łączy funkcję bezpiecznego odłączania obwodu z możliwością wykonywania pomiarów bez konieczności demontażu połączeń. Kompaktowa konstrukcja ułatwia instalację w ograniczonej przestrzeni.

• Funkcja rozłączalna: Pozwala na bezpieczne odłączenie przewodu od szyny zbiorczej podczas prac serwisowych lub pomiarowych, eliminując ryzyko przypadkowego zwarcia.
• Integracja pomiarowa: Umożliwia podłączenie przyrządów pomiarowych (np. cęgów) bez naruszania ciągłości obwodu, co skraca czas diagnostyki.
• Montaż na szynie TH35: Standardowe zatrzaskowe mocowanie na szynie DIN 35 mm zapewnia szybki i pewny montaż w rozdzielnicy.
• Kompatybilność z przewodami: Przystosowana do przewodów o zróżnicowanych przekrojach (szczegóły w dokumentacji technicznej), co zwiększa uniwersalność zastosowania.
• Wytrzymała konstrukcja: Solidne materiały gwarantują niezawodność w warunkach przemysłowych i budynkowych.

Zgodność z Normami

Złączka szynowa WTR 4/O.TNHE została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw unijnych. Konkretne numery norm dostępne są w pełnej karcie katalogowej produktu.

Zastosowanie

Złączka rozłączalno-pomiarowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów oraz wykonywanie pomiarów kontrolnych bez ingerencji w instalację.

• W rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych.
• Do separacji obwodów podczas konserwacji, modernizacji lub awarii – umożliwia bezpieczne odcięcie zasilania wybranego odbiornika.
• W systemach pomiaru energii, gdzie wymagany jest szybki dostęp do punktów pomiarowych bez demontażu szyn.
• W instalacjach automatyki budynkowej i sterowania, jako element umożliwiający próby i diagnostykę bez wyłączania całej rozdzielnicy.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę montuje się na szynie TH35 (DIN 35 mm) poprzez zatrzaśnięcie. Przy podłączaniu przewodów należy stosować moment dokręcania oraz przekrój przewodów zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy produkt posiada oznaczenie CE? Tak, produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE.
• Jaki stopień ochrony (IP) ma złączka? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic. W karcie katalogowej nie podano konkretnego stopnia IP – standardowo dla aparatury w rozdzielnicy przyjmuje się IP20, ale ostateczna wartość zależy od osłony rozdzielnicy.
• Czy złączka może być używana w trybie pracy ciągłej (styk normalnie zamknięty/otwarty)? Złączka nie jest łącznikiem sterowniczym – jej funkcją jest mechaniczne rozłączanie i łączenie szyny z przewodem. Nie posiada zdefiniowanego trybu pracy styku; po wciśnięciu dźwigni następuje rozwarcie obwodu, a po zwolnieniu – zamknięcie (pozycja ustalana mechanicznie).
