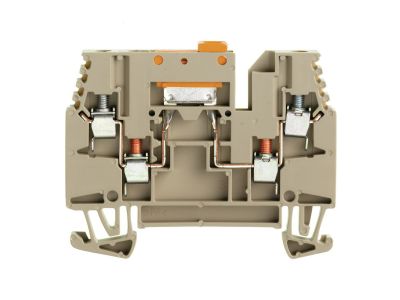

Złączka szynowa rozłączalno-pomiarowa WTR 2.5/ZZ | 1039900000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa Weidmüller WTR 2.5/ZZ (symbol 1039900000) przeznaczona jest do przewodów o przekroju do 2.5 mm². Łączy w sobie funkcję bezpiecznego rozłączania obwodu oraz wygodnego punktu pomiarowego, umożliwiając diagnostykę bez naruszania połączeń. Montowana na szynie TH35, zajmuje jedno pole modułowe, co ułatwia zabudowę w rozdzielnicach i puszkach instalacyjnych.

• Przyłączany przekrój przewodu do 2.5 mm²: odpowiednia do typowych przewodów instalacyjnych w obwodach oświetleniowych, gniazd i sterowania.
• Funkcja rozłączalna: umożliwia bezpieczne przerwanie obwodu bez konieczności odłączania przewodów – przydatne przy konserwacji lub szybkiej izolacji odcinka.
• Punkt pomiarowy: dedykowane gniazdo (np. wtyk 4 mm) pozwala na łatwy pomiar napięcia, prądu lub ciągłości obwodu bez ingerencji w zaciski.
• Montaż na szynie TH35 (DIN): standardowy system mocowania w rozdzielnicach i szafach sterowniczych, zapewniający szybki i stabilny montaż.
• Kompaktowa szerokość modułu: jedna jednostka (17,5 mm) – oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Złączka Weidmüller WTR 2.5/ZZ spełnia wymagania europejskich norm dotyczących aparatury łączeniowej oraz posiada certyfikat CE. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia zgodnych z obowiązującymi przepisami.

Zastosowanie

Złączka rozłączalno-pomiarowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest łączenie przewodów z możliwością szybkiego rozłączenia i diagnostyki. Idealnie sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Rozdzielnice główne i podrozdzielnice: jako punkt rozłączenia dla poszczególnych obwodów odbiorczych.
• Systemy automatyki budynkowej: umożliwia łatwe odcięcie i pomiar w obwodach sterowania oświetleniem, roletami, czy ogrzewaniem.
• Szafy sterownicze w przemyśle: punkt pomiarowy dla serwisantów bez konieczności demontażu osprzętu.
• Instalacje tymczasowe i mobilne: szybkie rozłączanie obwodów podczas prac utrzymaniowych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicach i puszkach. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przewody podłączyć do zacisków z odpowiednim momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodu dobrać do obciążenia obwodu (maks. 2,5 mm²). Po zakończeniu montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy złączka WTR 2.5/ZZ umożliwia pomiar bez rozłączania obwodu? Tak – posiada dedykowane gniazdo pomiarowe (np. wtyk 4 mm), które pozwala na podłączenie miernika. Rozłączenie obwodu odbywa się za pomocą mechanizmu przesuwnego.
• Jaki stopień ochrony ma ta złączka? Przy montażu w rozdzielnicy (IP20) złączka nie jest dodatkowo opisywana w danych producenta – standardowo aparatura modułowa ma ochronę przed dotykiem palcami. Jeśli wymagana jest wyższa ochrona, należy stosować obudowy hermetyczne.
• Czy złączka nadaje się do przewodów linkowych? Tak – zaciski są przystosowane do przewodów sztywnych oraz linkowych, przy czym dla przewodów linkowych zaleca się zastosowanie tulejek zaciskowych w celu zachowania trwałości połączenia.
