Złączka szynowa rozłączalno-pomiarowa WTR 2.5 STB2.3 RT | 1062290000 Weidmuller

Opis i Kluczowe Cechy

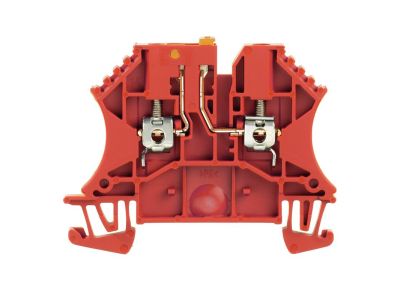

Złączka szynowa rozłączalno-pomiarowa WTR 2.5 STB2.3 RT (symbol 1062290000) została zaprojektowana do szybkiego i bezpiecznego rozłączania obwodów pomiarowych oraz sygnałowych. Oznaczenie „2,5" wskazuje na przystosowanie do przewodów o przekroju do 2,5 mm², co czyni ją odpowiednią do standardowych instalacji sterowniczych i automatyki. Konstrukcja umożliwia wygodne podłączenie mierników bez naruszania połączeń stałych.

• Przekrój przewodów 2,5 mm²: obsługuje typowe przewody w obwodach sygnałowych i pomiarowych, zapewniając pewny kontakt bez ryzyka przeciążenia styków.
• Funkcja rozłączno-pomiarowa: umożliwia bezpieczne odłączenie obwodu w celu wykonania pomiarów, testów lub serwisu bez demontażu okablowania.
• Montaż na szynie TH35: złączka przeznaczona do instalacji na standardowej szynie nośnej w rozdzielnicach i szafach sterowniczych.
• Kompaktowa budowa: oszczędza miejsce w rozdzielnicy, ułatwiając prowadzenie przewodów i zapewniając czytelny układ połączeń.
• Trwałe połączenie śrubowe: gwarantuje stabilność mechaniczną i elektryczną w warunkach normalnej eksploatacji.

Zgodność z Normami

Złączka szynowa WTR 2.5 STB2.3 RT spełnia wymagania odpowiednich norm międzynarodowych (IEC/EN) i posiada oznaczenie CE, co potwierdza zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Złączka jest przeznaczona do stosowania w obwodach pomocniczych, sygnałowych i pomiarowych w instalacjach przemysłowych i budynkowych.

• Rozłączanie obwodów pomiarowych (np. przekładników, czujników) podczas testów i kalibracji.
• Bezpieczne odłączanie odbiorników sterowanych z PLC lub styczników w celach serwisowych.
• Punkt pomiarowy do kontroli napięcia i prądu w obwodach automatyki bez ingerencji w główne połączenia.
• Sygnalizacja i separacja obwodów w szafach sterowniczych – idealne do szybkiej identyfikacji i testowania linii.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody podłączać do zacisków śrubowych zgodnie z dokumentacją producenta, zwracając uwagę na moment dokręcania. Przekrój przewodów dobrać odpowiednio do obciążenia – zalecany maksymalnie 2,5 mm².

FAQ

• Czy złączka nadaje się do przewodów 1,5 mm²? Tak, jest przystosowana do przewodów o przekroju do 2,5 mm², więc przewody 1,5 mm² mogą być bezpiecznie podłączone.
• Jaki stopień ochrony ma ta złączka? Producent nie podaje konkretnej wartości IP – w standardowych warunkach pracy w rozdzielnicy przyjmuje się IP20 (ochrona przed dotykiem).
• Czy złączka posiada podświetlenie? Nie, jest to w pełni bierny element rozłączno-pomiarowy, bez układów sygnalizacji świetlnej.
