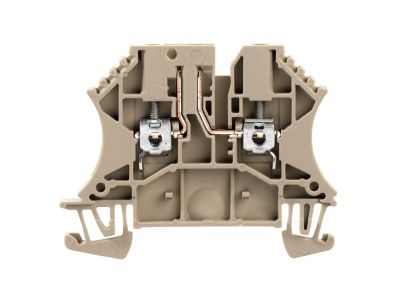

Złączka szynowa rozłączalno-pomiarowa WTR 2.5/O.TNHE | 8731700000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WTR 2.5/O.TNHE (symbol 8731700000) została zaprojektowana do bezpiecznego odłączania obwodów oraz wykonywania pomiarów bez konieczności demontażu połączeń. Przystosowana do przewodów o przekroju do 2,5 mm², montowana na standardowej szynie TH35. Dzięki kompaktowej budowie oszczędza miejsce w szafach sterowniczych i rozdzielnicach.

• Funkcja rozłączalna: Umożliwia szybkie i bezpieczne odłączenie obwodu w celach serwisowych lub diagnostycznych bez odkręcania przewodów.
• Funkcja pomiarowa: Pozwala na podłączenie przyrządów pomiarowych (np. cęgów) bez przerywania pracy instalacji – wygodne monitorowanie parametrów.
• Przekrój przewodów do 2,5 mm²: Odpowiednia dla typowych obwodów sterowania, sygnalizacji i zasilania pomocniczego.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach i szafach sterowniczych.
• Kompaktowa konstrukcja: Minimalizuje zajmowaną przestrzeń, ułatwiając uporządkowanie instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z ogólnie przyjętymi standardami bezpieczeństwa.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa WTR 2.5/O.TNHE znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie odłączanie obwodów oraz dostęp punktów pomiarowych bez ingerencji w okablowanie.

• Szafy sterownicze i rozdzielnice przemysłowe – jako punkt odłączania obwodów sterowania i sygnalizacji.
• Instalacje automatyki budynkowej – do serwisowego odłączania czujników, siłowników i modułów wejść/wyjść.
• Stanowiska pomiarowe i laboratoryjne – umożliwia podłączanie przyrządów bez przerywania ciągłości obwodu.
• Systemy zasilania pomocniczego – bezpieczne rozłączanie obwodów 24 V DC / 230 V AC w celach konserwacyjnych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Element montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy wprowadzić do zacisków zgodnie z oznaczeniami, z użyciem odpowiedniego narzędzia. Moment dokręcania oraz dopuszczalny przekrój przewodów – zgodnie z dokumentacją producenta. Przed pierwszym użyciem należy sprawdzić poprawność połączeń oraz izolację przewodów.

FAQ

• Czy złączka umożliwia podłączenie przewodów o różnych przekrojach? Złączka przystosowana jest do przewodów o przekroju do 2,5 mm². Nie zaleca się stosowania przewodów o mniejszym przekroju bez odpowiednich tulejek.
• Czy można wykonywać pomiary prądu bez odłączania obciążenia? Tak, konstrukcja złączki pozwala na podłączenie cęgów pomiarowych wokół przewodu bez przerywania obwodu. Przed pomiarem upewnij się, że obwód nie jest przeciążony.
• Jaki jest tryb pracy (normalnie zamknięty/otwarty)? Złączka pełni funkcję rozłączalną i pomiarową – nie jest łącznikiem z określonym stanem styków. Rozłączanie odbywa się poprzez mechaniczną blokadę, a pomiary wykonuje się w stanie załączonym.
