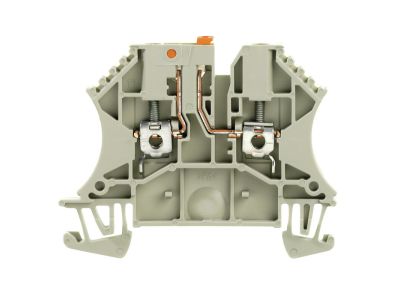

Złączka szynowa rozłączalno-pomiarowa WTR 2.5 | 1855610000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WTR 2.5 (symbol 1855610000) to element łączący funkcję bezpiecznego odłączania obwodu elektrycznego z możliwością wykonywania pomiarów bez demontażu przewodów. Przeznaczona do montażu na szynie nośnej, umożliwia szybkie przerwanie toru prądowego podczas prac serwisowych oraz podłączenie przyrządu pomiarowego w standardowym gnieździe.

• Funkcja rozłączalna: umożliwia bezpieczne odłączenie obwodu bez odkręcania przewodów – przyspiesza prace konserwacyjne i zwiększa bezpieczeństwo personelu.
• Gniazdo pomiarowe: pozwala na szybki pomiar napięcia, prądu lub rezystancji bez naruszania połączeń – oszczędność czasu przy diagnostyce.
• Montaż na szynie TH35: kompatybilna z typowymi rozdzielnicami modułowymi – prosta instalacja i łatwa integracja z istniejącą aparaturą.
• Kompaktowa konstrukcja: zajmuje minimalną ilość miejsca na szynie – optymalizuje wykorzystanie przestrzeni w rozdzielnicy.
• Oznaczenie WTR 2.5: identyfikuje serię i typ złączki dedykowanej do przewodów o przekroju do 2,5 mm² – zapewnia pewne połączenie w typowych obwodach odbiorczych.

Zgodność z Normami

Złączka WTR 2.5 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymogami bezpieczeństwa i jakości dla aparatury modułowej w instalacjach elektrycznych.

Zastosowanie

Złączka rozłączalno-pomiarowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest okresowe odłączanie obwodów oraz wykonywanie pomiarów kontrolnych – w rozdzielnicach, szafach sterowniczych i pulpach operatora.

• Bezpieczne odłączanie zasilania w obwodach sterowania i sygnalizacji podczas prac serwisowych.
• Pomiar parametrów sieci (napięcie, prąd, rezystancja izolacji) bez demontażu przewodów i ryzyka przerwania ciągłości.
• Stosowanie w szafach automatyki budynkowej i przemysłowej jako punkt kontrolno-pomiarowy.
• Wydzielanie fragmentu instalacji do testów lub rozruchu bez ingerencji w pozostałe obwody.

Wskazówki Montażowe

Montaż i podłączanie złączki może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po uprzednim odłączeniu napięcia od szyny. Urządzenie montuje się na szynie nośnej TH35 (DIN 35 mm). Przewody należy podłączać zgodnie z dokumentacją producenta, dobierając przekrój do obciążenia prądowego. Moment dokręcania zacisków oraz głębokość odizolowania przewodów muszą być zgodne z danymi katalogowymi – nieprzestrzeganie tych zaleceń może prowadzić do przegrzania i uszkodzenia połączenia.

FAQ

• Czy złączka umożliwia odłączanie obwodu pod obciążeniem? Złączka WTR 2.5 jest przeznaczona do odłączania wyłącznie w stanie bezprądowym – nie jest łącznikiem roboczym. Przed rozłączeniem należy wyłączyć zasilanie.
• Jakiego typu gniazdo pomiarowe posiada złączka? Złączka wyposażona jest w standardowe gniazdo umożliwiające podłączenie końcówek pomiarowych (np. bananowych 4 mm) do wykonywania pomiarów napięcia i prądu.
• Czy można stosować złączkę w obwodach napięcia stałego? Tak, złączka może być używana zarówno w obwodach prądu przemiennego (AC), jak i stałego (DC), o ile parametry prądowo-napięciowe nie przekraczają wartości granicznych podanych w karcie katalogowej producenta.
