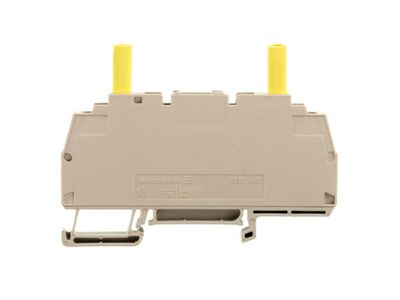

Złączka szynowa rozłączalno-pomiarowa WTL 6/3/STB GE | 1062130000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa o symbolu katalogowym 1062130000 (model WTL 6/3/STB GE) to element niezbędny w nowoczesnych rozdzielnicach i szafach sterowniczych. Dzięki konstrukcji umożliwiającej szybkie rozłączanie obwodu oraz podłączenie przyrządów pomiarowych, znacznie ułatwia diagnostykę i serwis instalacji. Wersja w kolorze żółto-zielonym (GE) jednoznacznie identyfikuje przeznaczenie do przewodu ochronnego PE. Montaż na szynie TH35 (DIN) zapewnia stabilność i zgodność z popularnym standardem.

• Funkcja rozłączalno-pomiarowa: Pozwala na bezpieczne odłączenie odcinka obwodu oraz podłączenie mierników bez ingerencji w okablowanie.
• Kolor GE (żółto-zielony): Ułatwia identyfikację jako złączki dedykowanej przewodowi ochronnemu PE – zgodnie z powszechnymi oznaczeniami.
• Montaż na szynie DIN TH35: Kompatybilność z typowymi szynami montażowymi w rozdzielnicach i szafach.
• Kompaktowa budowa WTL 6/3/STB: Oszczędność miejsca w szafie przy zachowaniu wygody obsługi i czytelnego układu przewodów.
• Uniwersalność zastosowania: Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic.

Zgodność z Normami

Złączka szynowa rozłączalno-pomiarowa WTL 6/3/STB GE została zaprojektowana i wyprodukowana zgodnie z wymogami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczona do pracy w obwodach niskiego napięcia, w warunkach typowych dla instalacji elektrycznych budynkowych i przemysłowych.

Zastosowanie

Dzięki funkcji rozłączania i pomiaru, złączka znajduje zastosowanie tam, gdzie potrzebna jest szybka diagnostyka oraz bezpieczne odcięcie zasilania dla wybranego toru. Idealnie sprawdza się w:

• Szafach sterowniczych i rozdzielnicach przemysłowych – umożliwia podłączenie przyrządów pomiarowych bez przerwania pracy innych obwodów.
• Instalacjach automatyki budynkowej – jako element testowania i serwisowania linii sygnałowych.
• Obwodach ochronnych PE – dzięki żółto-zielonemu kolorowi ułatwia identyfikację i organizację okablowania.
• Modernizacjach i rozbudowie systemów elektrycznych – zapewnia elastyczność konfiguracji bez konieczności demontażu szyny.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim bezwzględnym odłączeniu napięcia. Złączkę należy zamontować na szynie DIN TH35 zgodnie z instrukcją producenta. Przewody podłączać zgodnie z oznaczeniami, dbając o prawidłowe dokręcenie zacisków (moment dokręcania według dokumentacji). Przekrój przewodów dobrać odpowiednio do obciążenia obwodu.

FAQ

• Czy złączka WTL 6/3/STB GE jest podświetlana? Nie, jest to złączka szynowa bez podświetlenia. Jej żółto-zielony kolor wynika z przeznaczenia do przewodu ochronnego PE.
• Jaki stopień ochrony ma ta złączka? Złączka montowana wewnątrz rozdzielnicy pracuje w typowych warunkach IP20. Dokładny stopień ochrony zależy od szczelności obudowy, w której jest zainstalowana.
• W jakim trybie pracy działa styk rozłączalno-pomiarowy? Złączka umożliwia ręczne rozłączenie obwodu (bez narzędzi) oraz podłączenie przyrządu pomiarowego do zworki. Nie jest przeznaczona do pracy łączeniowej pod obciążeniem – przed rozłączeniem należy odłączyć napięcie.
