Złączka szynowa rozłączalno-pomiarowa WTL 6/1/TNSC/EN | 1345280000 Weidmuller

Opis i Kluczowe Cechy

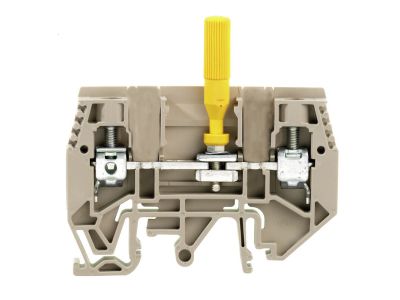

Złączka szynowa rozłączalno-pomiarowa oznaczona symbolem 1345280000 (typ WTL 6/1) to element przeznaczony do instalacji w rozdzielnicach i szafach sterowniczych. Umożliwia szybkie rozłączenie obwodu oraz podłączenie przyrządów pomiarowych bez potrzeby demontażu przewodów, co znacząco usprawnia prace serwisowe i kontrolne. Przystosowana do montażu na standardowej szynie TH35.

• Funkcja rozłączalno-pomiarowa: Pozwala na bezpieczne odłączenie obciążenia i wykonanie pomiarów (np. prądu, napięcia) przy zachowaniu ciągłości instalacji – zwiększa komfort diagnostyki i modernizacji.
• Montaż na szynie TH35: Szybki i pewny sposób instalacji w rozdzielnicach, zgodny z powszechnie stosowanym standardem DIN.
• Kompaktowa budowa: Oszczędza miejsce w szafie sterowniczej, umożliwiając gęste rozmieszczenie aparatury.
• Zaciski bezobsługowe: Konstrukcja zapewniająca pewne i trwałe połączenie bez konieczności regularnego dokręcania.
• Oznaczenie katalogowe 1345280000: Łatwa identyfikacja w systemach magazynowych i przy zamawianiu części zamiennych.

Zgodność z Normami

Złączka spełnia wymagania odpowiednich norm europejskich w zakresie bezpieczeństwa użytkowania oraz kompatybilności w standardowych systemach rozdzielnicowych. Posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest okresowe dokonywanie pomiarów bez ingerencji w stałe okablowanie. Idealnie sprawdza się w instalacjach przemysłowych i komercyjnych.

• Punkty pomiarowe w rozdzielnicach głównych i podrozdzielniach – ułatwia kontrolę parametrów sieci.
• Układy automatyki budynkowej – szybkie odłączanie czujników lub siłowników w celach serwisowych.
• Instalacje oświetleniowe i gniazd wtyczkowych – możliwość selektywnego wyłączania obwodów podczas prac konserwacyjnych.
• Laboratoria i stanowiska testowe – bezpieczne podłączanie mierników do badanych obwodów.

Wskazówki Montażowe

Montaż i wszelkie prace przy złączce mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem pracy bezwzględnie odłącz napięcie zasilające. Złączkę mocuje się na szynie TH35 poprzez zatrzaśnięcie. Przewody należy podłączać zgodnie z zaleceniami producenta – stosując odpowiednie narzędzia do zdejmowania izolacji i zaciskania. Przekrój przewodów dobrać do rzeczywistego obciążenia obwodu. Dokumentacja techniczna (jeśli dostępna) zawiera szczegółowe dane dotyczące momentu dokręcania i dopuszczalnego przekroju.

FAQ

• Czy złączka jest wyposażona w podświetlenie LED? Nie, model WTL 6/1 jest złączką pasywną – nie zawiera elementów optycznych ani podświetlenia.
• Jaki stopień ochrony ma złączka? Produkt przeznaczony do montażu wewnątrz rozdzielnic – w typowych warunkach pracy stopień ochrony wynosi IP20 (brak szczegółowych danych dla samej złączki, dlatego przyjmuje się standardowy poziom dla aparatury w rozdzielnicy).
• Czy styk jest normalnie rozwarty czy normalnie zamknięty? Złączka szynowa rozłączalno-pomiarowa nie jest stykiem sterowniczym – jej zadaniem jest umożliwienie fizycznego rozłączenia obwodu w celu wykonania pomiarów. Po włożeniu wtyczki pomiarowej obwód może być zamknięty, ale tryb pracy zależy od konkretnej konfiguracji.
