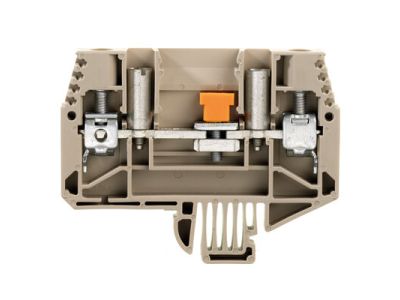

Złączka szynowa rozłączalno-pomiarowa WTL 6/1/STB/32 | 1017000000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WTL 6/1/STB/32 (indeks 1017000000) to element przeznaczony do montażu na szynie DIN, łączący funkcję bezpiecznego rozłączania obwodu z możliwością wykonywania pomiarów. Konstrukcja umożliwia szybkie i bezpieczne odłączenie przewodu bez konieczności jego demontażu, co przyspiesza prace serwisowe i diagnostyczne.

• Funkcja rozłączna: Umożliwia bezpieczne rozłączenie przewodu bez wykręcania śrub – idealne podczas konserwacji i zmian konfiguracji instalacji.
• Możliwość pomiaru: Specjalne gniazdo pomiarowe pozwala na podłączenie sond multimetru bez konieczności odłączania przewodów, ułatwiając szybką diagnostykę.
• Montaż na szynie DIN: Kompatybilna z szyną TH35 (35 mm), co zapewnia stabilny i szybki montaż w rozdzielnicach oraz szafach sterowniczych.
• Solidna konstrukcja: Wykonana z wytrzymałych materiałów, gwarantuje niezawodność i długą żywotność w warunkach przemysłowych.
• Łatwa identyfikacja: Oznaczenie WTL 6/1/STB/32 ułatwia dobór odpowiedniego modelu zgodnego z wymaganiami obwodu.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Standardowo przeznaczona do montażu wewnątrz rozdzielnic o stopniu ochrony IP20. Ze względu na bezpieczeństwo zaleca się stosowanie zgodnie z wytycznymi producenta i przepisami branżowymi.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa znajduje zastosowanie w instalacjach sterowniczych, automatyce budynkowej i przemysłowej, gdzie wymagane jest szybkie odłączanie obwodów oraz dostęp do punktów pomiarowych.

• Odłączanie obwodów sterowniczych w szafach automatyki PLC i styczników.
• Podłączanie mierników do diagnostyki napięcia i prądu bez przerywania pracy obwodu.
• Jako złączka testowa podczas uruchamiania i konserwacji instalacji elektrycznych.
• W rozdzielnicach przemysłowych do separacji obwodów sygnałowych i pomiarowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przewody należy podłączać zgodnie z dokumentacją producenta, zwracając uwagę na odpowiedni moment dokręcania śrub i przekrój przewodów dostosowany do obciążenia. Po zamontowaniu sprawdź poprawność połączeń.

FAQ

• Czy złączka umożliwia pomiar bez rozłączania przewodu? Tak, konstrukcja wyposażona jest w gniazdo pomiarowe, do którego można podłączyć sondy multimetru bez konieczności odłączania przewodu obciążenia. Umożliwia to szybką diagnostykę bez przerywania pracy obwodu.
• Jaki stopień ochrony ma złączka? Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się stopień ochrony IP20. W przypadku montażu w innych warunkach należy zastosować dodatkowe obudowy.
• Czy można odłączać obwód pod napięciem za pomocą tej złączki? Nie. Odłączanie obwodu należy zawsze przeprowadzać przy odłączonym napięciu. Złączka służy do bezpiecznej separacji w stanie beznapięciowym, zgodnie z zasadami bezpieczeństwa.
