Złączka szynowa rozłączalno-pomiarowa WTL 6/1 EN STB BL | 1019680000 Weidmuller

Opis i Kluczowe Cechy

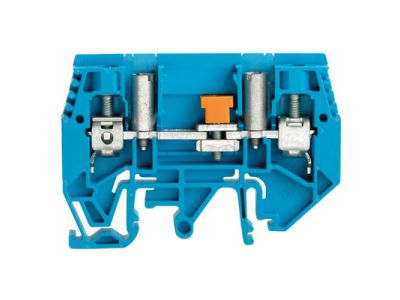

Symbol 1019680000 to złączka szynowa rozłączalno-pomiarowa typu WTL 6/1 w kolorze niebieskim (BL). Przeznaczona do montażu na szynie TH35, umożliwia bezpieczne rozłączanie obwodów oraz podłączenie przyrządów pomiarowych bez konieczności demontażu przewodów.

• Rozłączalno-pomiarowa konstrukcja: Umożliwia odłączenie obwodu i podłączenie miernika w jednym kroku – oszczędza czas podczas diagnostyki i konserwacji.
• Montaż na szynie TH35: Standardowe mocowanie w rozdzielnicach i szafach sterowniczych – szybka i pewna instalacja.
• Oznaczenie kolorem niebieskim (BL): Ułatwia identyfikację w rozdzielni, szczególnie w zastosowaniach pomiarowych.
• Typ WTL 6/1: Zaprojektowany do przewodów o przekroju do 6 mm² – kompatybilność z typowymi przewodami instalacyjnymi.
• Bezpieczne rozłączanie: Konstrukcja złączki minimalizuje ryzyko przypadkowego kontaktu z elementami pod napięciem podczas prac pomiarowych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi przepisami.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa WTL 6/1 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odłączenie obwodu oraz dostęp do punktów pomiarowych bez przerywania pracy instalacji.

• Tworzenie punktów odłączeniowych w obwodach sterowania i zasilania.
• Podłączenie przyrządów pomiarowych (amperomierzy, woltomierzy) w rozdzielnicach.
• Ułatwienie prac serwisowych i diagnostycznych w szafach sterowniczych.
• Stosowanie w instalacjach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zamocować na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia obwodu. Moment dokręcania śrub zacisków – według instrukcji dołączonej do produktu. Przed rozpoczęciem prac upewnić się, że w obwodzie nie występuje napięcie.

FAQ

• Czy złączka posiada podświetlenie? Nie, złączka szynowa WTL 6/1 nie jest wyposażona w podświetlenie LED. Jej konstrukcja skupia się na funkcji rozłączania i pomiarów.
• Jaki jest stopień ochrony IP? Złączka przeznaczona jest do montażu wewnątrz rozdzielnicy – ochronę przed wpływem środowiska zapewnia obudowa. Sam produkt nie posiada deklarowanego stopnia IP.
• Czy złączka może być stosowana w obwodach prądu stałego? Producent nie podaje specyfikacji dla prądu stałego. Należy sprawdzić dokumentację techniczną i upewnić się, że warunki pracy są zgodne z przeznaczeniem złączki.
