Złączka szynowa rozłączalno-pomiarowa WTL 4/2 STB | 1881650000 Weidmuller

Opis i Kluczowe Cechy

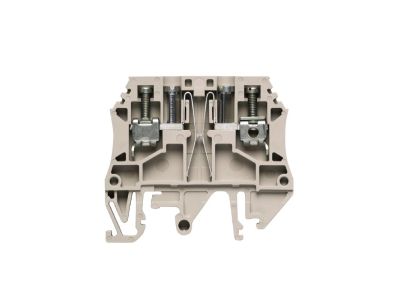

Złączka szynowa rozłączalno-pomiarowa WTL 4/2 STB (symbol 1881650000) to element przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Dzięki połączeniu funkcji rozłączania i punktu pomiarowego umożliwia szybką kontrolę obwodów bez konieczności odłączania przewodów. Kompaktowa konstrukcja oszczędza miejsce na szynie.

• Rozłączalność: umożliwia pewne odłączenie obwodu od zasilania dla celów serwisowych lub diagnostycznych, bez ingerencji w okablowanie.
• Funkcja pomiarowa: dedykowane gniazdo/punkt do podłączania przyrządów pomiarowych (np. mierników uniwersalnych) ułatwia szybką kontrolę napięcia i ciągłości obwodu.
• Montaż na szynie TH35: standardowy zatrzask umożliwia stabilne i szybkie osadzenie na szynie montażowej w rozdzielnicy.
• Kompaktowa obudowa: niewielka szerokość (szczegóły w karcie katalogowej) pozwala na efektywne wykorzystanie przestrzeni w szafie sterowniczej.
• Uniwersalne połączenie: przystosowana do podłączania przewodów o typowych przekrojach (zgodnie z danymi producenta).

Zgodność z Normami

Złączka spełnia wymagania odpowiednich norm europejskich dla osprzętu rozdzielnicowego oraz posiada oznaczenie CE. Jej konstrukcja i materiały są zgodne z obowiązującymi standardami bezpieczeństwa w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa WTL 4/2 STB sprawdza się wszędzie tam, gdzie konieczna jest szybka diagnostyka obwodu i możliwość odłączenia bez demontażu. Idealna do:

• Pomiarów kontrolnych napięcia i prądu w rozdzielnicach – bez konieczności odłączania przewodów stałych.
• Serwisowanie i szybkie odłączanie obwodów oświetleniowych, gniazd wtyczkowych lub sterowników.
• Punktów pomiarowych w szafach automatyki – ułatwia pracę instalatorom i serwisantom.
• Aplikacje wymagające częstej zmiany konfiguracji („rozłącz i zmierz”) w instalacjach tymczasowych lub testowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Złączkę montuj na szynie TH35, dociskając do oporu. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów stosuj zgodnie z dokumentacją techniczną producenta. Pamiętaj o doborze przekroju przewodu do spodziewanego prądu obciążenia.

FAQ

• Czy złączka umożliwia podłączenie miernika bez przerywania obwodu? Tak, posiada dedykowany punkt pomiarowy – wystarczy wpiąć sondy miernika, nie trzeba odkręcać przewodów.
• Jaki jest stopień ochrony tego elementu? Dokładny stopień IP podany jest w karcie katalogowej producenta. W standardowych warunkach rozdzielnicy zaleca się ochronę przed pyłem i wilgocią zgodnie z wymaganiami projektu.
• Czy funkcja rozłączania jest bezpieczna przy pełnym obciążeniu? Złączka przeznaczona jest do rozłączania obwodów bez obciążenia (np. podczas pomiarów lub przeglądów). Przed rozłączeniem należy odłączyć odbiorniki lub upewnić się, że nie płynie prąd.
