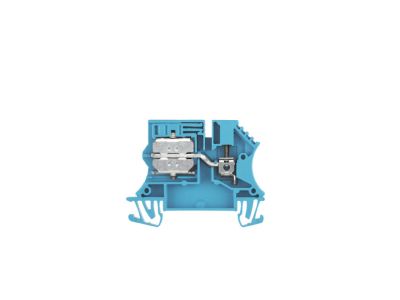

Złączka szynowa rozłączalno-pomiarowa WNT 2.5 10X3 | 1010680000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa typu WNT 2.5 10X3 (symbol 1010680000) przeznaczona jest do montażu na szynie DIN w rozdzielnicach i szafach sterowniczych. Łączy w sobie funkcję odłącznika obwodu oraz punktu dostępowego do wykonywania pomiarów – bez konieczności demontażu przewodów. Przekrój przyłączeniowy wynosi 2,5 mm², co pozwala na stosowanie w typowych obwodach instalacyjnych.

• Funkcja rozłączalna: umożliwia bezpieczne odłączenie odbiornika lub fragmentu instalacji podczas prac serwisowych lub konserwacyjnych.
• Funkcja pomiarowa: dedykowane zaciski pozwalają na podłączenie sprzętu pomiarowego (np. cęgów prądowych, sond napięciowych) bez przerywania ciągłości obwodu.
• Montaż na szynie TH35 (DIN): szybkie i pewne mocowanie w rozdzielnicy zgodnie z branżowym standardem.
• Przekrój przyłączeniowy do 2,5 mm²: kompatybilność z przewodami najczęściej stosowanymi w obwodach sterowania i zasilania.
• Kompaktowa konstrukcja 10X3: oszczędność miejsca przy jednoczesnym zachowaniu czytelnego rozmieszczenia zacisków.

Zgodność z Normami

Złączka WNT 2.5 10X3 została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada oznaczenie CE. Przeznaczona do pracy w standardowych warunkach środowiskowych panujących w zamkniętych rozdzielnicach.

Zastosowanie

Dzięki połączeniu funkcji odłącznika i złącza pomiarowego, produkt znajduje szerokie zastosowanie w instalacjach wymagających szybkiej diagnostyki oraz selektywnego wyłączania obwodów.

• W rozdzielnicach budynków mieszkalnych i biurowych – do odłączania i pomiaru parametrów obwodów bez ingerencji w okablowanie.
• W szafach sterowniczych maszyn i urządzeń przemysłowych – umożliwia testowanie i serwisowanie bez przerywania produkcji.
• W układach automatyki budynkowej – jako punkt dostępowy do weryfikacji sygnałów sterujących i pomiarów napięcia/prądu.
• W laboratoriach i stanowiskach pomiarowych – do szybkiego podłączania i odłączania badanych obwodów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie mechanizmu mocującego. Przewody podłącza się za pomocą śrub – moment dokręcania oraz dopuszczalny przekrój przewodów należy przyjąć zgodnie z dokumentacją producenta. Nie wolno przekraczać znamionowych wartości prądu i napięcia podanych na obudowie (jeśli są dostępne).

FAQ

• Czy złączka posiada podświetlenie lub sygnalizację LED? Nie – złączka WNT 2.5 10X3 nie jest wyposażona w elementy sygnalizacyjne. Pełni funkcję wyłącznie rozłączno-pomiarową.
• Jaki stopień ochrony ma złączka? Typowo dla aparatury modułowej montowanej w rozdzielnicach jest to IP20. W przypadku instalacji w środowisku o podwyższonej wilgotności lub zapyleniu należy zastosować obudowę o odpowiednim stopniu szczelności.
• Jaki jest tryb pracy styków – normalnie otwarty czy zamknięty? Złączka nie zawiera styków przełączających. Jej konstrukcja opiera się na rozłączalnych zaciskach, które po zwolnieniu śruby przerywają obwód. Nie jest to klasyczny łącznik bistabilny.
