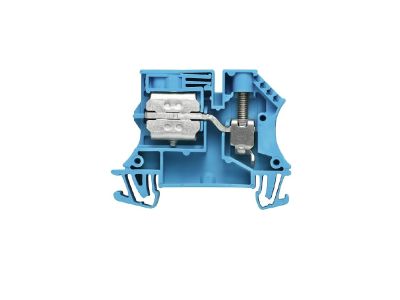

Złączka szynowa rozłączalno-pomiarowa WNT 10 10X3 | 1010980000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WNT 10 10X3 (symbol 1010980000) to element łączeniowy przeznaczony do łączenia i rozłączania szyn zbiorczych w rozdzielnicach elektrycznych. Model WNT 10 o wymiarach 10 mm szerokości i 3 mm grubości umożliwia szybkie i bezpieczne tworzenie odcinków połączeń pomiarowych oraz sekcjonowanie obwodów bez ingerencji w stałą instalację. Złączka pozwala na wygodne odłączanie sekcji szyn np. podczas pomiarów lub konserwacji, zachowując pełną ciągłość toru prądowego w pozycji zamkniętej.

• Konstrukcja rozłączalno-pomiarowa: Umożliwia szybkie odłączenie odcinka szyny od reszty instalacji oraz łatwe podłączenie przyrządów pomiarowych, co skraca czas diagnostyki i obsługi technicznej.
• Wymiary 10x3 mm (szer. x grub.): Kompatybilna z typowymi szynami miedzianymi o przekroju 10 mm szerokości i 3 mm grubości – dedykowana do standardowych rozdzielnic niskiego napięcia.
• Model WNT 10: Sprawdzona konstrukcja zapewniająca powtarzalność połączeń i długotrwałą niezawodność w warunkach przemysłowych i budynkowych.
• Łatwy montaż na szynie zbiorczej: Proste mocowanie bez potrzeby stosowania dodatkowych narzędzi specjalistycznych – instalacja zgodnie z dokumentacją producenta.
• Kompaktowa obudowa: Oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności – idealna do ciasnych rozdzielnic modułowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodność z europejskimi normami dotyczącymi aparatury łączeniowej niskiego napięcia oraz standardami DIN dla szyn zbiorczych gwarantuje bezpieczne użytkowanie w instalacjach elektrycznych.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i bezpieczne rozłączanie odcinków szyn zbiorczych oraz dostęp do pomiarów bez demontażu całego układu. Przeznaczona do montażu wewnątrz rozdzielnic głównych, podrozdzielnic i tablic rozdzielczych.

• Łączenie i rozłączanie sekcji szyn zbiorczych w rozdzielnicach głównych budynków przemysłowych i użyteczności publicznej.
• Tworzenie punktów pomiarowych do kontroli parametrów sieci (pomiar napięcia, prądu, mocy) bez konieczności ingerencji w stałe okablowanie.
• Szybkie odłączanie fragmentu instalacji w celu konserwacji lub modernizacji przy zachowaniu zasilania pozostałych odbiorów.
• W systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest elastyczność w konfiguracji szyn zbiorczych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP oraz znajomość zasad bezpieczeństwa w instalacjach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich części czynnych rozdzielnicy. Złączkę montować bezpośrednio na szynie zbiorczej według zaleceń producenta (moment dokręcania i siła zacisku zgodnie z załączoną dokumentacją). Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego obciążenia, zachowując margines bezpieczeństwa.

FAQ

• Czy złączka WNT 10 10X3 nadaje się do montażu na szynie DIN (TH35)? Złączka przeznaczona jest do bezpośredniego mocowania na szynie zbiorczej (płaskiej o wymiarach 10x3 mm), nie jest przystosowana do standardowej szyny DIN. Do montażu w rozdzielnicy konieczne jest zastosowanie odpowiednich akcesoriów mocujących (np. wsporników) – szczegóły w dokumentacji produktu.
• Jaki jest dopuszczalny prąd znamionowy złączki? Producent nie podał wartości prądu znamionowego w dostępnych danych. Należy kierować się danymi z karty katalogowej producenta lub dobrać złączkę do wymagań projektowych na podstawie przekroju szyny i przewidzianego obciążenia (zalecany dobór z marginesem).
• Czy złączka umożliwia wielokrotne rozłączanie bez utraty parametrów? Tak, konstrukcja rozłączalno-pomiarowa została zaprojektowana do wielokrotnego użytku. Każdorazowe rozłączenie i ponowne złączenie nie wpływa na niezawodność styku, pod warunkiem zachowania zalecanego momentu dokręcania i stanu technicznego elementów.
