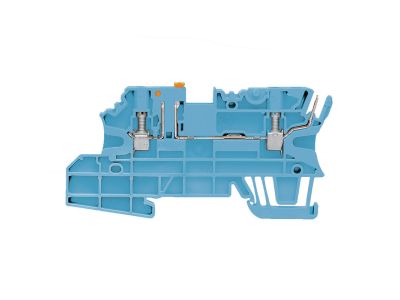

Złączka szynowa rozłączalno-pomiarowa WMF 2.5 DI BLZ BL | 1537880000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa WMF 2.5 DI BLZ BL (symbol 1537880000) przeznaczona jest do przewodów o przekroju 2,5 mm². Dzięki rozłączalnej konstrukcji umożliwia przerwanie obwodu bez wyjmowania przewodu z zacisku, a funkcja pomiarowa pozwala na szybkie podłączenie miernika. Niebieski kolor ułatwia identyfikację wizualną w rozdzielnicy.

• Przekrój przewodu 2,5 mm²: dedykowana do standardowych przewodów instalacyjnych, zapewnia pewne połączenie w obwodach pomocniczych i sterowniczych.
• Funkcja rozłączalna: umożliwia bezpieczne odłączenie obwodu bez luzowania przewodu – przydatne podczas pomiarów i serwisu.
• Funkcja pomiarowa: zintegrowane gniazdo do podłączenia sond miernika – szybki dostęp do pomiaru napięcia lub prądu bez demontażu złączki.
• Niebieski kolor (BLZ BL): ułatwia segregację i szybką identyfikację obwodów (np. neutralnych) w szafie sterowniczej.
• Montaż na szynę TH35: standardowa szerokość modułu umożliwiająca łatwą instalację w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Spełnia wymagania stawiane aparaturze modułowej w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Złączka WMF 2.5 DI BLZ BL znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie i bezpieczne rozłączenie obwodu oraz możliwość podłączenia miernika bez ingerencji w okablowanie.

• Jako rozłącznik pomocniczy w obwodach sterowania i sygnalizacji.
• Do pomiarów napięcia i prądu w szafach sterowniczych podczas diagnostyki i konserwacji.
• W rozdzielnicach budynkowych do selektywnego odłączania odbiorników w obwodach pomocniczych.
• W automatyce przemysłowej do szybkiego testowania obwodów bez przerywania pracy linii produkcyjnej.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej instalacji. Złączkę należy zamontować na szynie TH35 (DIN) w pozycji poziomej. Przewody o przekroju 2,5 mm² należy odizolować na odpowiednią długość i wsunąć w zaciski aż do oporu, a następnie dokręcić śruby momentem zgodnym z dokumentacją producenta (typowe wartości znajdują się w instrukcji montażu). Przed pierwszym użyciem rozłącznika należy sprawdzić poprawność działania mechanizmu.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze niebieskim, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki stopień ochrony ma złączka? W danych katalogowych nie podano stopnia IP. Standardowo aparatura szynowa montowana wewnątrz rozdzielnicy osiąga ochronę IP20.
• Jak działa funkcja pomiarowa? Złączka posiada specjalne gniazdo pomiarowe, które umożliwia włożenie sondy miernika bez odkręcania przewodu – można zmierzyć napięcie lub prąd bez przerywania obwodu rozłącznikiem.
