Złączka szynowa rozłączalno-pomiarowa WDTR 2.5/WE | 9528090000 Weidmuller

Opis i Kluczowe Cechy

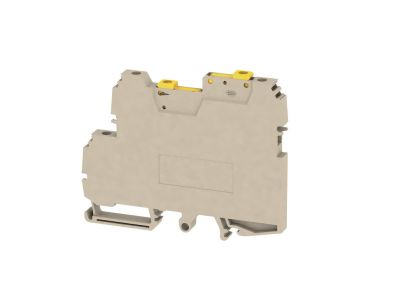

Złączka szynowa rozłączalno-pomiarowa WDTR 2.5/WE (nr katalogowy 9528090000) została zaprojektowana do szybkiego i bezpiecznego odłączania obwodów oraz podłączania przyrządów pomiarowych bez konieczności demontażu przewodów. Dzięki konstrukcji umożliwiającej rozłączanie i pomiar w jednym module znajduje zastosowanie w instalacjach wymagających częstego testowania lub serwisowania. Przeznaczona do montażu na szynie TH35.

• Przekrój przewodu 2,5 mm²: pozwala na podłączenie standardowych przewodów instalacyjnych, zapewniając pewny i trwały kontakt elektryczny.
• Funkcja rozłączalno-pomiarowa: umożliwia odcięcie zasilania odbiornika i bezpieczne wykonanie pomiaru napięcia, prądu lub rezystancji bez przerywania ciągłości przewodu.
• Montaż na szynie TH35: szybkie i stabilne osadzenie w rozdzielnicy, gotowe do pracy od razu po zatrzaśnięciu.
• Kompaktowa konstrukcja modułowa: zajmuje minimalną ilość miejsca w szafie sterowniczej, ułatwiając aranżację pozostałych aparatów.
• Odporność mechaniczna i termiczna: wykonana z materiałów odpornych na obciążenia eksploatacyjne – zapewnia długotrwałą niezawodność w warunkach przemysłowych.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza oznakowanie CE. Gwarantuje to bezpieczeństwo użytkowania oraz kompatybilność z typowymi systemami rozdzielczymi i szynoprzewodami.

Zastosowanie

Złączka WDTR 2.5/WE sprawdza się wszędzie tam, gdzie konieczne jest szybkie odłączenie obwodu oraz wykonanie pomiarów kontrolnych bez ingerencji w instalację stałą. Stosowana jest w sterowaniu, automatyce budynkowej oraz serwisie urządzeń elektrycznych.

• Pomiary napięcia, prądu i izolacji w rozdzielnicach podczas przeglądów okresowych
• Odłączanie zasilania czujników, siłowników i przekaźników w trakcie prac serwisowych
• Tworzenie punktów testowych w szafach sterowniczych dla łatwego dostępu służb utrzymania ruchu
• Zabezpieczenie przed przypadkowym załączeniem obwodu podczas montażu – fizyczne rozłączenie obciążenia

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przewody należy podłączać zgodnie z oznaczeniami, stosując odpowiednie narzędzia (wkrętaki) i moment dokręcania określony w dokumentacji technicznej producenta. Przekrój przewodu nie może przekraczać 2,5 mm², a dobór zabezpieczeń nadprądowych powinien być zgodny z projektem instalacji.

FAQ

• Czy złączkę można stosować do stałego odłączania obwodu, czy tylko do pomiarów? Konstrukcja rozłączalno-pomiarowa pozwala zarówno na okresowe odłączanie obciążenia (np. w celach serwisowych), jak i na wykonywanie pomiarów bez demontażu przewodów. Nie jest jednak przewidziana do częstego łączenia pod obciążeniem – służy jako punkt testowy i odcięcia.
• Jaki jest stopień ochrony (IP) tego modelu? Jako aparat modułowy przeznaczony do montażu wewnątrz rozdzielnicy, złączka charakteryzuje się typowym dla tej grupy stopniem ochrony IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12,5 mm). Dokładne dane należy sprawdzić w dokumentacji producenta.
• Czy złączka wymaga specjalnego oznakowania w szafie? Ze względu na funkcję rozłączalno-pomiarową zaleca się czytelne oznaczenie w schemacie instalacji oraz na samej rozdzielnicy, aby personel serwisowy wiedział, że w tym miejscu można bezpiecznie odłączyć obwód i przyłożyć miernik.
