Złączka szynowa rozłączalno-pomiarowa WDT 1.5/3 DB/GE | 1016000000 Weidmuller

Opis i Kluczowe Cechy

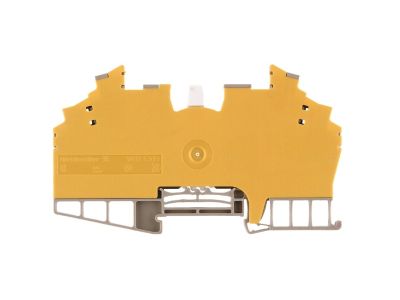

Złączka szynowa rozłączalno-pomiarowa oznaczona symbolem WDT 1.5/3 DB/GE (numer katalogowy 1016000000) to element aparatury modułowej przeznaczony do montażu na szynie DIN. Umożliwia bezpieczne rozłączanie obwodów elektrycznych oraz podłączenie urządzeń pomiarowych bez konieczności odkręcania przewodów. Konstrukcja oparta na sprawdzonych rozwiązaniach zapewnia pewność połączenia i łatwość obsługi.

• Funkcja rozłączalno-pomiarowa: Umożliwia szybkie odłączenie obwodu oraz podłączenie miernika bez ingerencji w instalację.
• Montaż na szynie DIN: Standardowy uchwyt kompatybilny z szyną TH35, typowy dla rozdzielnic modułowych.
• Oznaczenie WDT 1.5/3: Zgodnie z oznaczeniem producenta wskazuje na przystosowanie do przewodów o przekroju 1,5 mm² oraz 3 zaciski przyłączeniowe.
• Kolorystyka DB/GE: Wersja z niebieskim i żółto-zielonym oznaczeniem, ułatwiająca identyfikację funkcji (np. N i PE).
• Kompaktowa konstrukcja: Zajmuje minimalną przestrzeń na szynie, pozostawiając miejsce dla innych elementów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Standardowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie obwodu oraz możliwość przeprowadzenia pomiarów bez demontażu instalacji.

• Rozłączanie obwodów w celu przeprowadzenia konserwacji lub serwisu.
• Podłączanie przyrządów pomiarowych (multimetrów, mierników cęgowych) do kontroli napięcia, prądu lub ciągłości obwodu.
• Stosowanie w rozdzielnicach przemysłowych i budynkowych jako element odcinający dla poszczególnych linii.
• Wykorzystanie w szafach sterowniczych i automatyce budynkowej jako punkt pomiarowy.

Wskazówki Montażowe

Montaż i podłączenie złączki szynowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z zaleceniami producenta – w przypadku braku danych, stosować standardowe wartości dla przewodów 1,5 mm². Należy zachować odpowiednie odległości izolacyjne i zapewnić wentylację.

FAQ

• Czy złączka posiada podświetlenie LED? Nie, złączka szynowa rozłączalno-pomiarowa nie jest wyposażona w podświetlenie. Służy wyłącznie do rozłączania i pomiarów.
• Jaki jest stopień ochrony (IP)? Producent nie podaje konkretnego stopnia IP. Standardowo dla tego typu aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20 – ochrona przed ciałami stałymi o średnicy powyżej 12,5 mm, brak ochrony przed wilgocią.
• Jakie jest maksymalne napięcie i prąd znamionowy? Dane te nie zostały podane w informacji o produkcie. Szczegółowe parametry elektryczne należy sprawdzić w karcie katalogowej producenta lub skontaktować się z dostawcą.
