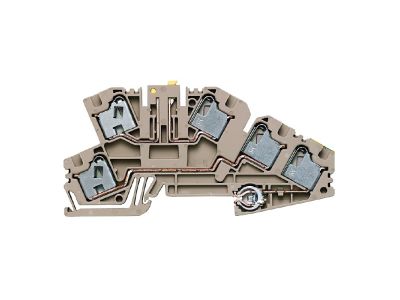

Złączka szynowa rozłączalno-pomiarowa PDL 4/TR/DU/PE | 1899200000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa rozłączalno-pomiarowa PDL 4/TR/DU/PE (symbol 1899200000) przeznaczona do montażu na szynie TH35 w rozdzielnicach i szafach sterowniczych. Jej konstrukcja łączy funkcję rozłączania obwodu bez konieczności demontażu przewodów z możliwością podłączenia przyrządu pomiarowego, co ułatwia diagnostykę i serwis instalacji.

• Funkcja rozłączalna: pozwala na odłączenie obwodu w celach serwisowych lub bezpieczeństwa bez ingerencji w okablowanie, co skraca czas prac i zwiększa bezpieczeństwo personelu.
• Gniazdo pomiarowe: umożliwia podłączenie miernika (np. cęgowego lub sond pomiarowych) bez przerywania ciągłości obwodu, co ułatwia szybkie sprawdzenie parametrów pracy.
• Konstrukcja modułowa: przeznaczona do montażu na szynie DIN TH35, co zapewnia łatwą integrację z inną aparaturą modułową w rozdzielnicy.
• Oznaczenie PE: wersja z zaciskiem ochronnym umożliwia podłączenie przewodu ochronnego, co zwiększa bezpieczeństwo użytkowania.
• Typ PDL 4/TR/DU: oznacza czterobiegunową złączkę z funkcją rozłączania i podwójnym (dual) układem pomiarowym – szczegółowe parametry elektryczne należy sprawdzić w karcie katalogowej producenta.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza certyfikat CE. Zaleca się zapoznanie z pełną dokumentacją techniczną producenta w celu weryfikacji zgodności z konkretnymi wymaganiami instalacji.

Zastosowanie

Złączka szynowa rozłączalno-pomiarowa PDL 4/TR/DU/PE sprawdza się w instalacjach wymagających szybkiego dostępu do pomiarów oraz możliwości bezpiecznego odłączania obwodów. Jest szczególnie przydatna w:

• rozdzielnicach głównych i podrozdzielnicach – jako punkt pomiarowy dla prądów i napięć bez przerywania zasilania odbiorników
• szafach sterowniczych i automatyce budynkowej – do okresowej kontroli parametrów linii oraz serwisu urządzeń
• instalacjach przemysłowych – gdzie wymagane jest szybkie rozłączenie fragmentu obwodu przy zachowaniu ciągłości pracy pozostałych sekcji
• systemach dystrybucji energii – do wykonywania pomiarów kontrolnych przez personel uprawniony

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Element przeznaczony jest do zatrzaśnięcia na szynie TH35 (DIN). Przewody należy podłączać zgodnie z dokumentacją producenta, dobierając przekrój odpowiedni do obciążenia obwodu. Momenty dokręcania zacisków muszą być zgodne z danymi w karcie katalogowej – niewłaściwe dokręcenie może spowodować przegrzanie lub uszkodzenie izolacji. Po montażu zaleca się sprawdzenie ciągłości połączeń oraz funkcji rozłączania.

FAQ

• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki jest stopień ochrony złączki? W standardowej konfiguracji dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się ochronę IP20. Szczegółowe dane dotyczące konkretnej wersji należy sprawdzić w dokumentacji technicznej producenta.
• Czy można nią rozłączać obciążenie (prąd roboczy)? Złączka ma budowę rozłączalną, ale dopuszczalne wartości prądu i napięcia rozłączania podane są w karcie katalogowej. Nie należy jej używać do odłączania obwodów pod obciążeniem bez uprzedniego sprawdzenia tych parametrów.
