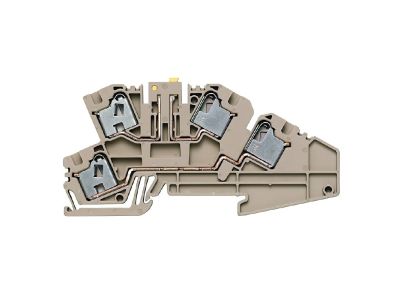

Złączka szynowa rozłączalno-pomiarowa PDL 4/TR/DU | 1899190000 Weidmuller

Opis i Kluczowe Cechy

Symbol 1899190000, typ Złączka szynowa rozłączalno-pomiarowa PDL 4/TR/DU, to element aparatury modułowej przeznaczony do bezpiecznego rozłączania obwodów oraz umożliwienia podłączenia urządzeń pomiarowych. Konstrukcja pozwala na szybkie odcięcie zasilania i wykonanie pomiarów bez demontażu przewodów, co zwiększa efektywność prac serwisowych i diagnostycznych.

• Rozłączalno-pomiarowa konstrukcja: Umożliwia odcięcie obwodu i wpięcie miernika (multimetru, cęgów) bez ingerencji w stałe połączenia – zwiększa bezpieczeństwo i wygodę podczas pomiarów.
• Montaż na szynie TH35 (DIN): Przystosowana do szybkiego i stabilnego mocowania w rozdzielnicach oraz szafach sterowniczych zgodnie ze standardem DIN.
• Kompaktowa obudowa modułowa: Zajmuje minimalną przestrzeń na szynie, ułatwiając organizację instalacji i zwiększając estetykę rozdzielnicy.
• Oznaczenie 4/TR/DU: Wskazuje na specyficzną konfigurację (liczba biegunów, tryb pracy lub dodatkowe funkcje), co pozwala na łatwą identyfikację w systemie katalogowym.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznakowanie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Montaż i użytkowanie zgodnie z instrukcją producenta zapewniają bezpieczną eksploatację.

Zastosowanie

Złączka PDL 4/TR/DU znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagane są punkty rozłączenia i możliwość wykonywania pomiarów kontrolnych.

• Rozłączanie obwodów w rozdzielnicach głównych i podrozdzielnicach w celu bezpiecznej konserwacji lub modernizacji.
• Podłączanie urządzeń pomiarowych (multimetrów, mierników cęgowych) do monitorowania parametrów sieci bez przerywania stałych połączeń.
• Tworzenie punktów kontrolnych w automatyce budynkowej i układach sterowania (PLC, styczniki, przekaźniki).
• Stosowanie w zasilaniu szaf sterowniczych jako element odłączający i umożliwiający diagnostykę.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy złączka umożliwia pomiar prądu? Tak, konstrukcja rozłączalno-pomiarowa pozwala na wpięcie miernika w rozłączony obwód, co umożliwia bezpieczny pomiar prądu i napięcia bez demontażu przewodów.
• Jaki jest stopień ochrony (IP) złączki? W udostępnionych danych nie podano konkretnego stopnia ochrony. Typowo aparatura modułowa charakteryzuje się stopniem IP20 od strony czołowej, jednak dla dokładnych informacji należy sprawdzić kartę katalogową producenta.
• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
