Złączka szynowa przepustowa 2-przewodowa 1,5-25mm2 UT 16 BU, niebieska (opak.50szt) | 3044209 Phoenix Contact

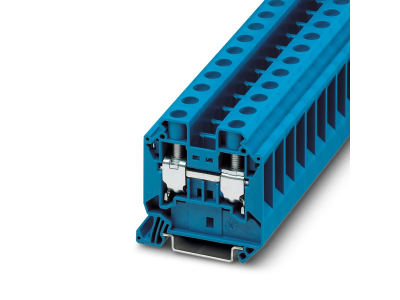

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Phoenix Contact
Kod
1066494
EAN
4017918977542
Kod Producenta
3044209
Złączka szynowa przepustowa 2-przewodowa 1,5-25mm2 UT 16 BU, niebieska (opak.50szt)

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opakowanie zbiorcze zawiera 50 szt.

Alternatywny kod produktu: UT 16 BU

Opis i Kluczowe Cechy

Złączka szynowa przepustowa UT 16 BU (numer katalogowy 3044209) od renomowanego producenta Phoenix Contact to profesjonalne rozwiązanie przeznaczone do łączenia przewodów o dużych przekrojach w szafach sterowniczych i rozdzielnicach niskiego napięcia. Produkt charakteryzuje się niebieskim kolorem obudowy, co w instalacjach elektrycznych jednoznacznie identyfikuje go jako element toru neutralnego (N). Złączka została zaprojektowana do pracy z prądem znamionowym o natężeniu aż 76 A oraz napięciem znamionowym wynoszącym 1000 V, co czyni ją idealnym komponentem do wymagających aplikacji przemysłowych.

  • Szeroki zakres przekrojów: Możliwość przyłączenia przewodów od 1,5 mm² do 25 mm² (AWG 16 - 4) zapewnia ogromną elastyczność projektową.
  • Technologia śrubowa: Sprawdzony system przyłączeniowy typu śrubowego gwarantuje trwały styk i odporność na poluzowanie pod wpływem drgań.
  • Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 12,2 mm pozwala na optymalne wykorzystanie miejsca na szynie DIN.
  • Wysoka obciążalność: Prąd znamionowy 76 A pozwala na bezpieczne zasilanie odbiorników o dużej mocy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania branżowe, co potwierdza jego niezawodność w profesjonalnych systemach elektroenergetycznych. Złączka została zaprojektowana zgodnie z międzynarodowymi standardami dotyczącymi osprzętu łączeniowego. Wysoka izolacja na poziomie 1000 V oraz wykonanie z materiałów odpornych na starzenie termiczne gwarantują długowieczność instalacji. Zastosowane materiały izolacyjne są wolne od substancji szkodliwych, co jest zgodne z aktualnymi dyrektywami środowiskowymi.

Zastosowanie

Złączka UT 16 BU znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn, automatyce przemysłowej oraz energetyce zawodowej. Dzięki swojej wytrzymałości prądowej jest stosowana jako:

  • Główny punkt rozdziału potencjału neutralnego w rozdzielnicach głównych.
  • Złącze zasilające dla silników elektrycznych i falowników o dużej mocy.
  • Element systemów sterowania wymagających pewnego połączenia przewodów o przekroju do 25 mm².
  • Punkt kontrolny w instalacjach fotowoltaicznych i systemach magazynowania energii.

Wskazówki Montażowe

Montaż złączki jest intuicyjny i szybki, co znacząco skraca czas prefabrykacji szaf. Produkt jest przystosowany do montażu na standardowych szynach montażowych typu NS 35/7,5 oraz NS 35/15. Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zaleceń:

  • Przygotowanie przewodu: Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, aby zapewnić maksymalną powierzchnię styku.
  • Moment dokręcania: Należy używać narzędzi kalibrowanych, aby uzyskać odpowiedni docisk śruby, co zapobiega przegrzewaniu się styku.
  • Organizacja: Dzięki niebieskiej obudowie, złączka powinna być stosowana wyłącznie do przewodów neutralnych, co ułatwia późniejszą konserwację i diagnostykę układu.
  • Akcesoria: System UT pozwala na stosowanie mostków wtykowych, co umożliwia szybkie mostkowanie potencjałów między sąsiednimi złączkami.

FAQ

  • Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka obsługuje przewody sztywne i elastyczne o przekroju znamionowym do 25 mm².
  • Czy złączka pasuje na każdą szynę DIN? Tak, konstrukcja stopy montażowej jest kompatybilna z najpopularniejszymi szynami NS 35/7,5 oraz NS 35/15.
  • Czy produkt jest sprzedawany na sztuki? Standardowe opakowanie zbiorcze zawiera 50 sztuk, co jest optymalne dla dużych projektów instalacyjnych.
  • Jakie jest napięcie znamionowe izolacji? Złączka jest certyfikowana na napięcie znamionowe 1000 V, co pozwala na jej stosowanie w nowoczesnych instalacjach o podwyższonym napięciu pracy.
  • Producent Phoenix Contact
  • Wymiary 0.054m x 0.012m x 0.053m
Złączka szynowa przelotowa
  • Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej 1.5 - 25
  • Przekrój przyłączanego przewodu linkowego z końcówką tulejkową 1 - 16
  • Przekrój przyłączanego przewodu jednodrutowego 1.5 - 25
  • Przekrój przyłączanego przewodu wielożyłowego 1 - 6
  • Prąd znamionowy In 76 A
  • Napięcie znamionowe 1000 V
  • Rodzaj połączenia elektrycznego 1 Połączenie śrubowe
  • Rodzaj połączenia elektrycznego 2 Połączenie śrubowe
  • Pozycja połączenia Z boku / boczny
  • Liczba poziomów 1
  • Liczba zacisków na poziom 2
  • Sposób montażu Inne
  • Materiał elementu izolacyjnego Inne
  • Klasa palności materiału izolacyjnego zgodna z UL94 V0
  • Szerokość / rozmiar rastra 12.2 mm
  • Wysokość przy najniższym sposobie montażu 54.4 mm
  • Długość 55.5 mm
  • Wykonanie przeciwwybuchowe Ex-e - potwierdzone Tak
  • Wymagana płytka zamykająca Tak
  • Kolor Niebieski
  • Wewnętrzne piętra zmostkowane Nie
