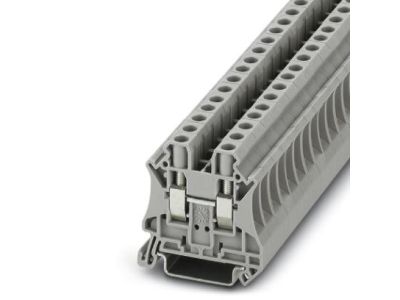

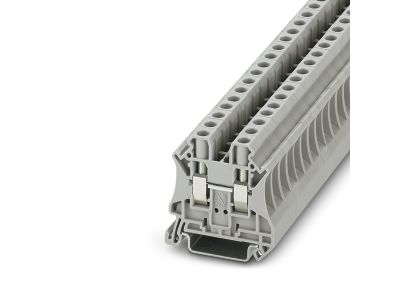

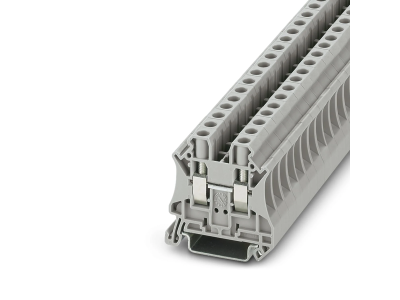

Złączka szynowa przepustowa 2-przewodowa 0,2-10mm2 UT 6, szara (opak.50szt) | 3044131 Phoenix Contact

Opis i Kluczowe Cechy

Złączka szynowa przepustowa Phoenix Contact z serii UT 6 (SKU: 3044131) to fundament nowoczesnych systemów rozdziału energii w szafach sterowniczych. Produkt charakteryzuje się uniwersalnym przyłączem śrubowym, które zapewnia maksymalną siłę docisku i długofalową stabilność styku. Przekrój znamionowy wynoszący od 0,2 mm² do 10 mm² pozwala na elastyczne zarządzanie okablowaniem, od cienkich przewodów sygnałowych po solidne kable zasilające. Dzięki prądowi znamionowemu na poziomie 41 A oraz napięciu znamionowemu 1000 V, złączka ta jest idealnym rozwiązaniem dla wymagających aplikacji przemysłowych, gdzie niezawodność jest priorytetem.

• Wysoka obciążalność: Prąd znamionowy 41 A umożliwia bezpieczną pracę w obwodach mocy.
• Szeroki zakres przekrojów: Obsługa przewodów od 0,2 mm² do 10 mm² (AWG 24 - 8).
• Kompaktowa konstrukcja: Szerokość zaledwie 8,2 mm pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Trwałość materiałowa: Obudowa w kolorze szarym wykonana z wysokiej jakości tworzywa izolacyjnego.

Zgodność z Normami

Złączka UT 6 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu elektrotechnicznego. Spełnia wymagania w zakresie odporności na przepięcia (napięcie znamionowe udarowe 8 kV) oraz posiada certyfikację dopuszczającą ją do pracy w instalacjach o napięciu izolacji do 1000 V. Produkt jest w pełni kompatybilny z systemem akcesoriów CLIPLINE complete, co ułatwia standaryzację w obrębie całego zakładu produkcyjnego.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze automatyki przemysłowej, energetyki oraz budownictwa komercyjnego. Jest niezastąpiony w:

• Rozdzielnicach niskiego napięcia jako punkt rozdziału potencjałów.
• Szafach sterowniczych maszyn i urządzeń wymagających stabilnych połączeń śrubowych.
• Instalacjach infrastrukturalnych, gdzie wymagana jest wysoka odporność na wibracje i trudne warunki pracy.
• Systemach zasilania awaryjnego i rozdzielniach głównych.

Wskazówki Montażowe

Montaż złączki UT 6 jest intuicyjny i szybki dzięki kompatybilności z szynami nośnymi standardu NS 35/7,5 oraz NS 35/15. Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zaleceń:

• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu obrotowego (zgodnie z dokumentacją techniczną producenta), aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu gazoszczelnego styku.
• Przygotowanie przewodu: Przewody typu linka powinny być zakończone odpowiednią tulejką zaciskową dla zapewnienia najlepszej powierzchni styku.
• Organizacja: Dzięki dwóm przyłączom na jednym poziomie, złączka umożliwia przejrzyste prowadzenie torów prądowych.

FAQ

• Czy złączka UT 6 pasuje do standardowych szyn DIN? Tak, złączka jest przystosowana do montażu na szynach NS 35/7,5 oraz NS 35/15.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka obsługuje przewody o przekroju do 10 mm² (sztywne i giętkie).
• Czy produkt jest sprzedawany pojedynczo? Opis dotyczy opakowania zbiorczego zawierającego 50 sztuk produktu, co jest optymalne dla prefabrykacji dużych rozdzielnic.
• Jakie jest napięcie znamionowe tego modelu? Model UT 6 jest certyfikowany na napięcie znamionowe 1000 V.
