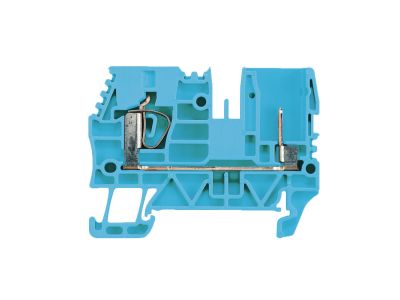

Złączka szynowa przelotowa ZT 4/2AN/1 BL | 1312830000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZT 4/2AN/1 BL (symbol 1312830000) przeznaczona jest do stosowania w rozdzielnicach i szafach sterowniczych. Umożliwia szybkie i bezpieczne łączenie przewodów bez konieczności przerywania szyny zbiorczej. Dzięki kompaktowej budowie i montażowi na szynie DIN zapewnia oszczędność miejsca w rozdzielnicy.

• Montaż na szynie TH35: Szybka instalacja i demontaż bez użycia narzędzi – skraca czas pracy instalatora.
• Budowa przelotowa: Umożliwia łączenie przewodów z zachowaniem ciągłości szyny – eliminuje dodatkowe punkty lutowania.
• Kolor niebieski (BL): Ułatwia identyfikację wizualną i odróżnienie od innych złączek w rozdzielnicy.
• Przeznaczenie do przewodów miedzianych: Zapewnia niezawodne połączenie przy zachowaniu odpowiedniego docisku.
• Kompaktowa szerokość: Pozwala na oszczędność miejsca przy instalacji wielobiegowej.

Zgodność z Normami

Złączka szynowa przelotowa ZT 4/2AN/1 BL spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa stosowanymi w aparaturze modułowej do montażu na szynie DIN.

Zastosowanie

Złączka przeznaczona jest do łączenia przewodów w obwodach sterowania, sygnalizacji i zasilania w instalacjach niskiego napięcia. Znajduje zastosowanie w:

• Rozdzielnicach głównych i podrozdzielnicach – jako element łączący szyny zbiorcze z przewodami odpływowymi.
• Szafach sterowniczych i automatyce budynkowej – do przyłączania przewodów sterujących i sygnałowych.
• Systemach oświetlenia i gniazd wtyczkowych – w celu dystrybucji przewodu neutralnego i ochronnego.
• Rozszerzeniach istniejących instalacji – umożliwia szybkie dodawanie nowych odbiorników.

Wskazówki Montażowe

Montaż i podłączenie złączki szynowej może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złączkę montuje się na szynie DIN TH35 (35 mm). Przewody należy wprowadzać do zacisków zgodnie z oznaczeniami, a moment dokręcania śrub stosować zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do obciążenia prądowego instalacji. Po zakończeniu montażu sprawdzić poprawność połączeń.

FAQ

• Czy złączka posiada podświetlenie LED? Nie, jest to standardowa złączka szynowa przelotowa bez elementów sygnalizacyjnych. Podświetlenie nie występuje w tego typu aparaturze.
• Jaki stopień ochrony IP ma złączka? Dla aparatury modułowej montowanej wewnątrz rozdzielnic typowym stopniem ochrony jest IP20. W przypadku montażu w warunkach podwyższonej wilgotności lub zapylenia należy zastosować odpowiednią obudowę.
• Czy złączka ma styki zwierne/rozłączne? Nie, jest to złączka przelotowa – nie posiada ruchomych styków. Służy wyłącznie do trwałego łączenia przewodów, a nie do przełączania obwodów.
