Opis i Kluczowe Cechy

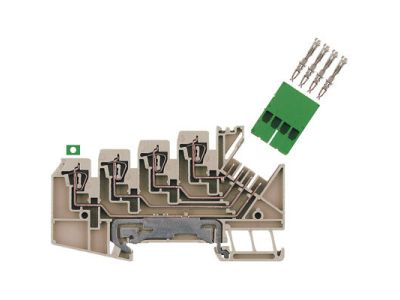

Symbol 1698170000 – złączka szynowa przelotowa ZRV 1.5/PE to element przeznaczony do łączenia przewodów ochronnych (PE) o przekroju 1,5 mm². Dzięki konstrukcji przelotowej umożliwia łatwe prowadzenie przewodu w pętli, bez konieczności stosowania dodatkowych łączników. Montowana na standardowej szynie TH35 (DIN) doskonale sprawdza się w rozdzielnicach i szafach sterowniczych.

• Oznaczenie 1.5/PE: złączka dedykowana do przewodów ochronnych o przekroju 1,5 mm² – gwarantuje poprawną ciągłość połączenia ochronnego zgodnie z wymogami instalacyjnymi.
• Konstrukcja przelotowa: umożliwia szeregowe łączenie przewodów (np. w pętli PE) bez przecinania żyły, co przyspiesza montaż i redukuje liczbę złączek.
• Montaż na szynie TH35: szybkie i pewne zatrzaśnięcie na szynie DIN w rozdzielnicy lub szafie sterowniczej.
• Zacisk skręcany (typ ZRV): zapewnia trwałe i powtarzalne połączenie mechaniczne i elektryczne przewodu.
• Kompaktowa budowa: oszczędność miejsca w rozdzielnicy oraz łatwa identyfikacja dzięki oznakowaniu PE.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jest przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z aktualnymi przepisami (m.in. IEC 60364).

Zastosowanie

Złączka ZRV 1.5/PE znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie przewodów ochronnych w obwodach niskiego napięcia.

• W rozdzielnicach głównych i podrozdzielnicach do tworzenia pętli przewodu ochronnego (PE).
• W szafach sterowniczych i automatyce budynkowej do łączenia przewodów uziemiających.
• W instalacjach przemysłowych i komercyjnych do wyrównania potencjałów.
• Jako zamiennik tradycyjnych listew zaciskowych w miejscach o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Złączkę należy zatrzasnąć na szynie TH35 (DIN) zgodnie z jej mechanizmem. Przewód o odpowiednim przekroju (1,5 mm²) wprowadzić do otworu i dokręcić śrubę momentem zgodnym z dokumentacją producenta. Przekrój przewodu dobrać do prądu obciążenia oraz wymogów ochrony przeciwporażeniowej.

FAQ

• Czy złączka nadaje się do przewodów o przekroju 1,5 mm²? Tak, zgodnie z oznaczeniem 1.5/PE jest przeznaczona wyłącznie do przewodów ochronnych o przekroju 1,5 mm².
• Jaki jest typ montażu złączki? Złączka jest przystosowana do montażu na standardowej szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych.
• Czy złączka jest przeznaczona do przewodu ochronnego PE? Tak, oznaczenie PE (zielono-żółty) wskazuje, że służy wyłącznie do łączenia przewodów ochronnych.
