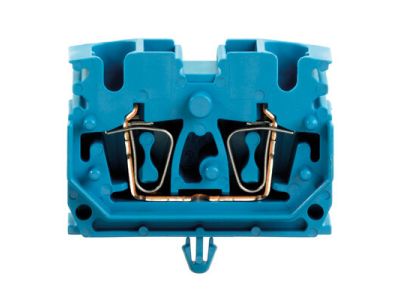

Złączka szynowa przelotowa ZDUB 2.5-2/4AN/RC BL | 1712980000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa oznaczona symbolem ZDUB 2.5-2/4AN/RC BL (nr katalogowy 1712980000) to podstawowy element łączeniowy stosowany w rozdzielnicach i szafach sterowniczych. Przeznaczona do przewodów o przekroju 2,5 mm², umożliwia bezpieczne i trwałe połączenie bez konieczności przecinania przewodu. Niebieska obudowa ułatwia szybką identyfikację w instalacji.

• Przekrój przewodu 2,5 mm²: odpowiednia do typowych obwodów sterowniczych, sygnalizacyjnych oraz pomocniczych, zapewniając pewne połączenie przy standardowych obciążeniach.
• Konstrukcja przelotowa: przewód przechodzi przez złączkę bez przerywania ciągłości, co redukuje liczbę potencjalnych punktów awarii i ułatwia prowadzenie instalacji.
• Montaż na szynie DIN TH35: szybkie i stabilne osadzenie w standardowej rozdzielnicy lub szafie sterowniczej, zgodne z powszechnym systemem mocowania.
• Kolor niebieski (BL): ułatwia wizualne rozróżnienie w zestawie złączek, szczególnie przy prowadzeniu różnych funkcji (np. sygnalizacja, sterowanie).
• Jednoznaczny symbol katalogowy 1712980000: szybka identyfikacja i zamawianie właściwych komponentów, minimalizacja ryzyka pomyłki.

Zgodność z Normami

Złączka szynowa przelotowa ZDUB 2.5-2/4AN/RC BL spełnia wymagania obowiązujących norm europejskich oraz standardu DIN dla aparatury modułowej montowanej na szynie. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki prostej i niezawodnej konstrukcji złączka znajduje zastosowanie w wielu miejscach instalacji elektrycznej, szczególnie tam gdzie wymagane jest elastyczne, ale solidne połączenie przewodów.

• Łączenie przewodów w rozdzielnicach budynkowych – w obwodach oświetleniowych, gniazd wtykowych i sterowania.
• Prowadzenie przewodów sygnalizacyjnych i sterowniczych w szafach automatyki przemysłowej.
• Tworzenie punktów odgałęźnych dla przewodów ochronnych (PE) w instalacjach TN‑S/TN‑C‑S.
• Łączenie przewodów w układach zasilania pomocniczego, np. w puszkach rozgałęźnych.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę należy zamocować na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewód o odpowiednim przekroju (maks. 2,5 mm²) wprowadza się w otwór przelotowy, a następnie dokręca śrubę momentem zgodnym z dokumentacją producenta (jeśli nie podano – stosuj standardowy moment 0,5–0,6 Nm dla przewodów Cu 2,5 mm²). Przekrój przewodu dobierz do obciążenia prądowego obwodu. Po montażu sprawdź poprawność osadzenia i dokręcenia.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze niebieskim, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki jest stopień ochrony (IP) złączki? Producent nie podaje konkretnego stopnia IP dla samej złączki. Standardowo aparatura modułowa montowana na szynie wewnątrz rozdzielnicy osiąga ochronę IP20, co oznacza brak ochrony przed wilgocią – złączka przeznaczona jest do stosowania w suchych pomieszczeniach.
• Czy można łączyć przewody o różnych przekrojach w jednej złączce? Złączka przelotowa umożliwia przejście jednego przewodu – nie jest konstrukcyjnie przystosowana do łączenia dwóch różnych końcówek. Do łączenia dwóch przewodów o różnych przekrojach należy stosować odpowiednie listwy zaciskowe (np. typu ZDUB 2.5-2).
