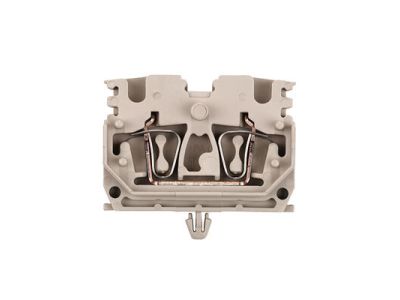

Złączka szynowa przelotowa ZDUB 2.5-2/2AN/RC | 1712820000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDUB 2.5-2/2AN/RC (nr katalogowy 1712820000) umożliwia bezpieczne i niezawodne łączenie przewodów o przekroju do 2,5 mm² w instalacjach elektrycznych. Dzięki kompaktowej konstrukcji i montażowi na szynie TH35 doskonale sprawdza się w rozdzielnicach modułowych, umożliwiając szybkie tworzenie punktów rozgałęźnych bez konieczności stosowania dodatkowych listew przyłączeniowych.

• Przekrój przewodu do 2,5 mm²: umożliwia podłączanie przewodów o typowym przekroju stosowanym w obwodach oświetleniowych i gniazd wtyczkowych, bez ryzyka przegrzania styków.
• Montaż na szynie TH35: szybkie i stabilne osadzenie w rozdzielnicy, zgodne z profilem szyny DIN, ułatwia rozbudowę i serwis instalacji.
• Konstrukcja przelotowa (2/2): umożliwia połączenie dwóch przewodów w jednym torze (dwa poziomy przyłączeniowe) – kompaktowe rozwiązanie dla zwartych rozdzielnic.
• Solidne zaciski śrubowe: gwarantują pewny i trwały styk elektryczny, odporny na wibracje i zmiany temperatury.
• Oznaczenie RC (wersja z kolorystyką): ułatwia identyfikację i organizację przewodów w rozdzielnicy, zwiększając czytelność instalacji.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm dotyczących bezpieczeństwa oraz posiada oznaczenie CE. Przeznaczona do montażu w obwodach niskiego napięcia zgodnie z obowiązującymi przepisami instalacyjnymi.

Zastosowanie

Złączka szynowa przelotowa ZDUB 2.5-2/2AN/RC znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych, szczególnie w miejscach wymagających połączenia kilku przewodów w jednym punkcie.

• Łączenie przewodów w rozdzielnicach modułowych – tworzenie węzłów zasilających dla obwodów odbiorczych.
• Połączenia między aparaturą modułową (wyłączniki, styczniki, przyciski) a szyną zasilającą.
• Realizacja rozgałęzień w szafach sterowniczych i pulpitach operatorskich.
• Budowa tymczasowych lub stałych połączeń w instalacjach przemysłowych i automatyce budynkowej.

Wskazówki Montażowe

Montaż i podłączanie złączki mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Złączkę osadzić na szynie montażowej TH35 (DIN) aż do zatrzaśnięcia. Przewody podłączyć do zacisków śrubowych, stosując moment dokręcający zgodny z dokumentacją producenta. Przekrój przewodu dobrać do obciążenia prądowego – nie przekraczać wartości 2,5 mm². Po wykonaniu połączenia sprawdzić poprawność osadzenia przewodu i dokręcenia śruby.

FAQ

• Jaki jest stopień ochrony złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie standardowo zapewnia się ochronę IP20 (brak ochrony przed wilgocią i pyłem). Aby uzyskać wyższy stopień ochrony, należy zastosować odpowiednią obudowę rozdzielnicy.
• Czy mogę łączyć przewody o różnych przekrojach? Tak, ale maksymalny przekróz każdego z przewodów nie może przekraczać 2,5 mm². Należy również upewnić się, że obciążenie prądowe nie przekracza wartości dopuszczalnej dla najmniejszego przekroju w połączeniu.
• Czy złączka wymaga specjalnych narzędzi do montażu? Do dokręcania śrub zacisków wystarczy standardowy wkrętak płaski lub krzyżakowy o odpowiedniej szerokości. Nie jest wymagane stosowanie specjalistycznych narzędzi.
