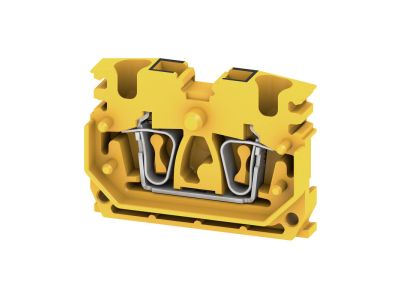

Złączka szynowa przelotowa ZDUB 2.5-2/2AN/DM GE | 1704380000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDUB 2.5-2/2AN/DM (symbol 1704380000) przeznaczona jest do szybkiego i bezpiecznego łączenia przewodów o przekroju 2,5 mm². Dzięki montażowi na szynę DIN TH35 znajduje zastosowanie w standardowych rozdzielnicach modułowych. Konstrukcja przelotowa umożliwia prowadzenie obwodów bez zbędnych punktów pośrednich.

• Przekrój przewodu 2,5 mm²: umożliwia podłączenie przewodów o typowym przekroju stosowanym w instalacjach oświetleniowych i gniazdowych, zapewniając pewne połączenie elektryczne.
• Montaż na szynę DIN TH35: szybka i stabilna instalacja w rozdzielnicach modułowych, zgodna z branżowym standardem.
• Konstrukcja przelotowa: pozwala na łączenie kilku obwodów w jednym punkcie, redukując liczbę złącz i ułatwiając prowadzenie przewodów.
• Materiał izolacyjny: zapewnia bezpieczeństwo użytkowania i ochronę przed przypadkowym dotykiem części pod napięciem (szczegóły w dokumentacji producenta).
• Kompaktowa budowa: oszczędza miejsce w rozdzielnicy, co jest istotne przy gęstym montażu aparatury.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla aparatury modułowej. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Dokładne numery norm – prosimy sprawdzić w karcie katalogowej producenta.

Zastosowanie

Złączka szynowa przelotowa ZDUB 2.5-2/2AN/DM jest uniwersalnym elementem instalacji elektrycznych, stosowanym w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Łączenie przewodów fazowych i neutralnych w obwodach oświetleniowych oraz gniazd wtykowych.
• Tworzenie punktów rozdziału zasilania dla kilku odbiorników w jednej rozdzielnicy.
• Połączenia w układach automatyki budynkowej i sterowania (np. przy łączeniu styczników, przekaźników).
• Łączenie przewodów w miejscach, gdzie wymagana jest stała, pewna i łatwa do diagnozowania styk.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Złączkę montuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Przewody o przekroju zgodnym z oznaczeniem (2,5 mm²) należy odizolować na długość zalecaną przez producenta i wsunąć w zaciski, a następnie dokręcić śruby momentem podanym w dokumentacji. Przekrój przewodu powinien być dobrany do obciążenia prądowego danego obwodu.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Złączka jest przystosowana do przewodów o przekroju 2,5 mm² – zarówno sztywnych (drut), jak i linkowych, o ile zostaną użyte odpowiednie końcówki tulejkowe (zalecane). Szczegółowe informacje o typie zacisku znajdują się w karcie katalogowej.
• Jaki stopień ochrony ma złączka? Aparatura modułowa montowana w rozdzielnicach ma standardowo stopień ochrony IP20 (ochrona przed dotykiem palcem). Dokładne dane dla tego modelu należy sprawdzić w dokumentacji producenta.
• Czy złączka może być używana w obwodach sterowania (np. 24 V DC)? Tak, złączka przeznaczona jest do łączenia przewodów, niezależnie od napięcia roboczego, pod warunkiem że prąd nie przekracza dopuszczalnych wartości znamionowych (należy je sprawdzić w karcie katalogowej). W obwodach niskonapięciowych również zapewnia bezpieczne i trwałe połączenie.
