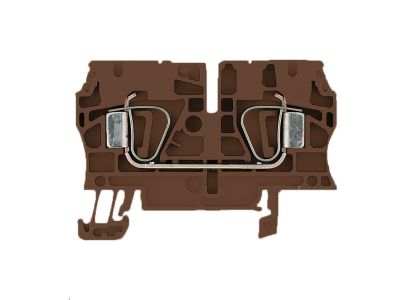

Złączka szynowa przelotowa ZDU 4 BR | 1683620000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 4 BR (symbol 1683620000) to uniwersalny element do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Jej konstrukcja umożliwia szybkie i bezpieczne połączenie wielu odbiorników w jednym punkcie, co upraszcza instalację i oszczędza miejsce na szynie DIN. Model oznaczony symbolem BR (brązowy) ułatwia identyfikację w zestawie kolorystycznym.

• Konstrukcja przelotowa: umożliwia łączenie przewodów w jednym punkcie bez konieczności stosowania dodatkowych rozgałęźników, co przyspiesza montaż i redukuje liczbę połączeń.
• Kolor brązowy (BR): ułatwia orientację i porządkowanie w rozdzielnicy, szczególnie przy wielu obwodach.
• Montaż na szynie DIN: szybki i pewny montaż oraz demontaż bez użycia narzędzi, co zwiększa elastyczność konfiguracji.
• Kompaktowa obudowa: minimalizuje zajmowaną przestrzeń na szynie, pozwalając na gęstsze rozmieszczenie aparatury.
• Wysoka jakość wykonania: zapewnia niezawodne i trwałe połączenie elektryczne przy zachowaniu bezpieczeństwa pracy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, gwarantujący bezpieczeństwo użytkowania. Montaż należy przeprowadzać zgodnie z wytycznymi producenta zawartymi w dokumentacji technicznej.

Zastosowanie

Złączka szynowa przelotowa ZDU 4 BR znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie i uporządkowane łączenie przewodów w systemach rozdzielczych i sterowniczych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów rozdziału zasilania w szafach sterowniczych automatyki przemysłowej.
• Instalacje oświetleniowe i gniazd wtykowych w budynkach mieszkalnych i komercyjnych.
• Systemy automatyki budynkowej (BMS), gdzie wymagana jest przejrzysta struktura połączeń.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Złączkę montuje się na szynie TH35 (DIN). Przekrój podłączanych przewodów należy dobrać zgodnie z obowiązującymi normami i przewidywanym obciążeniem. Moment dokręcania śrub należy stosować według wartości podanych w dokumentacji producenta, aby uniknąć uszkodzenia złączki lub przewodu.

FAQ

• Jaki jest stopień ochrony IP tej złączki? Złączki szynowe montowane wewnątrz rozdzielnic standardowo posiadają stopień ochrony IP20. Szczegółowe dane dotyczące konkretnego modelu znajdują się w karcie katalogowej producenta.
• Czy złączka jest przeznaczona do przewodów linkowych? Tak, złączki szynowe przelotowe są przystosowane do łączenia zarówno przewodów sztywnych, jak i linkowych. Należy jednak stosować odpowiednie końcówki i przestrzegać maksymalnego przekroju podanego przez producenta.
• Jakie jest maksymalne napięcie pracy złączki ZDU 4 BR? Maksymalne napięcie pracy oraz inne parametry elektryczne (prąd znamionowy, przekrój) są określone w dokumentacji technicznej producenta. Przed instalacją zalecamy zapoznanie się z pełną kartą katalogową produktu.
