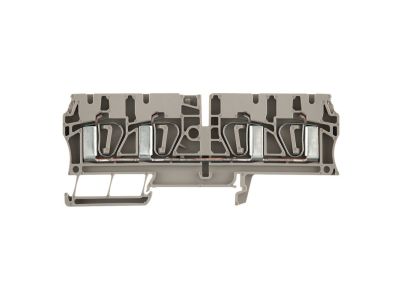

Złączka szynowa przelotowa ZDU 4/4AN | 7904290000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 4/4AN (symbol 7904290000) przeznaczona jest do bezpiecznego i trwałego łączenia przewodów elektrycznych w obwodach instalacyjnych. Dzięki przekrojowi przyłączeniowemu 4 mm² zapewnia pewne połączenie dla przewodów o średniej grubości, stosowanych w typowych obwodach rozdzielnic. Konstrukcja przelotowa umożliwia wyprowadzenie dwóch oddzielnych obwodów z jednego punktu przyłączeniowego, co ułatwia organizację okablowania. Montaż na szynie TH35 (DIN) gwarantuje szybki i stabilny montaż w rozdzielnicach modułowych.

• Przekrój 4 mm²: Umożliwia podłączenie przewodów o typowym przekroju stosowanym w instalacjach oświetleniowych, gniazd wtyczkowych i sterowania, zapewniając wystarczającą przepustowość prądową dla standardowych obciążeń.
• Konstrukcja przelotowa: Pozwala na połączenie dwóch przewodów w jednej złączce, co redukuje liczbę punktów łączeniowych i upraszcza schemat połączeń.
• Montaż na szynie TH35: Zapewnia stabilne osadzenie w rozdzielnicy modułowej oraz łatwość rozbudowy i serwisu instalacji.
• Zaciski śrubowe: Gwarantują pewny i trwały docisk przewodu, minimalizując ryzyko poluzowania połączenia w wyniku drgań lub zmian temperatury.
• Kompaktowa szerokość modułu: Oszczędza miejsce w rozdzielnicy, umożliwiając gęstsze upakowanie aparatury.

Zgodność z Normami

Złączka ZDU 4/4AN spełnia wymagania europejskich norm dla złączek szynowych stosowanych w instalacjach elektrycznych niskiego napięcia. Produkt posiada oznaczenie CE i jest przeznaczony do użytku zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Złączka szynowa przelotowa sprawdza się wszędzie tam, gdzie konieczne jest bezpieczne i uporządkowane łączenie przewodów w rozdzielnicach modułowych. Znajduje zastosowanie w:

• Instalacjach oświetleniowych i gniazd wtyczkowych – jako punkt rozdziału fazy lub neutralnego.
• Układach sterowania i automatyki budynkowej – do łączenia przewodów sygnałowych i zasilających.
• Pomiarach i rozdzielnicach przemysłowych – do prowadzenia obwodów pomocniczych.
• Modernizacji istniejących rozdzielnic – jako zamiennik dla połączeń skręcanych lub listew zaciskowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę montuje się na szynie DIN TH35 (35 mm) poprzez zatrzaśnięcie. Przewody należy odizolować na długość odpowiednią dla zacisku śrubowego, a następnie wsunąć w otwór i dokręcić śrubę momentem zgodnym z dokumentacją producenta. Przekrój przewodu powinien być dobrany do spodziewanego prądu obciążenia oraz zabezpieczeń nadprądowych.

FAQ

• Czy złączka ZDU 4/4AN posiada oznaczenie koloru sygnalizacyjnego? Nie, w dostarczanych danych brak informacji o kolorze. W zależności od wersji może występować w standardowym kolorze szarym lub niebieskim (AN). Prosimy o weryfikację w ofercie sklepu.
• Jaki jest stopień ochrony IP tej złączki? Producent nie podaje stopnia ochrony. Złączki szynowe montowane wewnątrz rozdzielnic mają typowo IP20. W celu potwierdzenia należy sprawdzić kartę katalogową lub skontaktować się z producentem.
• Czy złączka jest przystosowana do pracy z przewodami linkowymi? Zaciski śrubowe umożliwiają podłączanie zarówno przewodów sztywnych, jak i linkowych (zaleca się stosowanie tulejek kablowych dla przewodów linkowych). Szczegółowe dane dotyczące możliwych przekrojów i rodzajów przewodów dostępne są w dokumentacji technicznej.
