Złączka szynowa przelotowa ZDU 2.5N/4AN OR | 1316890000 Weidmuller

Opis i Kluczowe Cechy

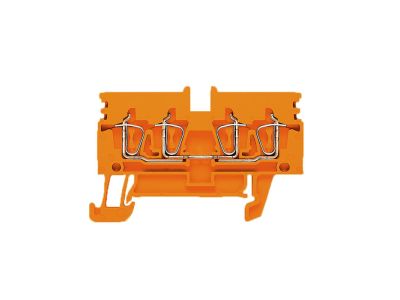

Złączka szynowa przelotowa o oznaczeniu ZDU 2.5N/4AN OR (numer katalogowy 1316890000) to element przeznaczony do łączenia przewodów w rozdzielnicach elektrycznych i szafach sterowniczych. Dzięki czterem zaciskom umożliwia wygodne prowadzenie obwodów, a pomarańczowa obudowa (OR) ułatwia szybką identyfikację wizualną w instalacji. Została zaprojektowana do montażu na standardowej szynie TH35, co zapewnia łatwą integrację z istniejącą aparaturą modułową.

• 4 zaciski przyłączeniowe: Pozwalają na elastyczne prowadzenie przewodów i łączenie kilku obwodów w jednym punkcie – redukuje liczbę połączeń i oszczędza miejsce w rozdzielnicy.
• Kolor pomarańczowy (OR): Ułatwia odróżnienie złączki od innych elementów w szafie, co przyspiesza prace serwisowe i zmniejsza ryzyko pomyłki podczas identyfikacji obwodów.
• Montaż na szynie TH35: Kompatybilna z powszechnie stosowaną szyną DIN 35 mm – szybki i pewny montaż bez użycia narzędzi.
• Konstrukcja przelotowa: Umożliwia bezpośrednie połączenie przewodów bez potrzeby stosowania dodatkowych mostków, upraszczając okablowanie.
• Solidna obudowa z materiałów izolacyjnych: Zapewnia bezpieczne odseparowanie połączeń elektrycznych oraz odporność na uszkodzenia mechaniczne w warunkach eksploatacyjnych.

Zgodność z Normami

Złączka szynowa ZDU 2.5N/4AN OR jest wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jej bezpieczeństwo i jakość. Spełnia standardowe wymagania stawiane aparaturze modułowej montowanej w rozdzielnicach.

Zastosowanie

Złączka przelotowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i uporządkowane łączenie przewodów w instalacjach elektrycznych niskiego napięcia. Sprawdza się zarówno w budynkach mieszkaniowych, jak i w obiektach przemysłowych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach – umożliwia dystrybucję zasilania do poszczególnych obwodów.
• Tworzenie punktów rozdziału w szafach sterowniczych automatyki przemysłowej – ułatwia prowadzenie sygnałów sterowniczych.
• Prace instalacyjne w systemach oświetleniowych, gniazd wtykowych i innych odbiornikach – zapewnia pewny styk przyłączonych przewodów.
• Okablowanie tymczasowe w szafach pomiarowych i rozdzielczych – szybki montaż i demontaż bez uszkodzenia przewodów.

Wskazówki Montażowe

Montaż złączki szynowej może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Złączkę należy zamocować na szynie TH35, a przewody podłączyć z zachowaniem zalecanego momentu dokręcania zacisków (zgodnego z instrukcją dołączoną do produktu). Przekrój przewodów dobierz do obciążenia prądowego – typowo do 2,5 mm² (wartość zalecana dla tego modelu). Po zakończeniu montażu sprawdź poprawność połączeń przed ponownym załączeniem napięcia.

FAQ

• Jaki jest stopień ochrony IP tej złączki? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo złączki szynowe montowane wewnątrz rozdzielnic mają ochronę IP20 (ochrona przed dotknięciem palcem). W przypadku pracy w trudniejszych warunkach zalecamy zabudowę w szczelnej obudowie.
• Czy pomarańczowy kolor oznacza, że jest to złączka neutralna? W wielu instalacjach kolor pomarańczowy jest używany do oznaczania przewodu neutralnego lub specjalnych obwodów, jednak producent nie precyzuje takiego przeznaczenia. Kolor ułatwia wizualne odróżnienie od innych złączek, ale ostateczna interpretacja należy do projektanta instalacji.
• Ile zacisków ma ten model i jaką maksymalną liczbę przewodów mogę podłączyć? Złączka posiada 4 zaciski – w każdym można podłączyć jeden przewód o przekroju do 2,5 mm² (lub dwa cienkie przewody, jeśli konstrukcja na to pozwala – szczegóły w karcie katalogowej). Jest to rozwiązanie przelotowe, więc nie służy do łączenia wielu odgałęzień, lecz do prowadzenia linii poprzez jeden punkt.
