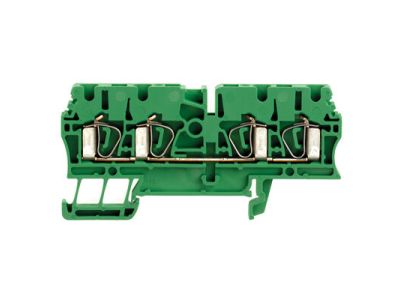

Złączka szynowa przelotowa ZDU 2.5/4AN GN | 1683440000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 2.5/4AN GN (symbol 1683440000) to niezawodne rozwiązanie do łączenia przewodów w instalacjach elektrycznych. Model oznaczony jako ZDU 2.5/4AN przeznaczony jest dla przewodów o przekroju do 2,5 mm², co pozwala na bezpieczne i trwałe łączenie obwodów w rozdzielnicach oraz szafach sterowniczych. Dzięki konstrukcji przelotowej umożliwia powielanie połączeń bez konieczności stosowania dodatkowych mostków, co oszczędza czas i miejsce na szynie montażowej.

• Przekrój przewodów do 2,5 mm²: obsługa standardowych żył miedzianych w instalacjach oświetleniowych, gniazd wtyczkowych i automatyki.
• Konstrukcja przelotowa: umożliwia łączenie wielu przewodów w jednym punkcie, redukując liczbę złączek i upraszczając okablowanie.
• Montaż na szynie TH35 (DIN): szybkie zatrzaskiwanie i pewne mocowanie w standardowych rozdzielnicach modułowych.
• Kolor zielony (GN): ułatwia identyfikację funkcji (np. przewód ochronny PE) w instalacji zgodnie z przyjętymi oznaczeniami kolorystycznymi.
• Beznarzędziowe odginanie klapki zaciskowej: wygodne wprowadzanie przewodu i dokręcanie śrubokrętem krzyżakowym lub płaskim.

Zgodność z Normami

Złączka szynowa przelotowa ZDU 2.5/4AN GN została zaprojektowana zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa dla aparatury modułowej. Posiada oznaczenie CE, co potwierdza zgodność z wymogami dyrektyw Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Złączka sprawdza się wszędzie tam, gdzie potrzebne jest pewne i powtarzalne łączenie przewodów w rozdzielnicach oraz szafach sterowniczych.

• Łączenie przewodów ochronnych (PE) i neutralnych (N) w tablicach rozdzielczych.
• Rozgałęzianie obwodów oświetleniowych i gniazd wtyczkowych w instalacjach mieszkaniowych i przemysłowych.
• Podłączenie czujników, przekaźników i elementów automatyki w szafach sterowniczych.
• Budowa tymczasowych połączeń testowych w serwisie i laboratoriach.

Wskazówki Montażowe

Montaż złączki może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Złączkę zatrzaśnij na szynie TH35 (DIN). Przewody należy odizolować na długość ok. 8-10 mm i wprowadzić do zacisku, a następnie dokręcić śrubę momentem zgodnym z dokumentacją producenta (dostępną na stronie produktu). Przekrój przewodu dopasuj do prądu obciążenia (maks. 2,5 mm² dla miedzi). Po montażu sprawdź pewność połączenia lekkim pociągnięciem przewodu.

FAQ

• Czy złączka ZDU 2.5/4AN GN może być używana jako mostek do łączenia kilku przewodów? Tak, konstrukcja przelotowa umożliwia wprowadzenie do 4 przewodów (po jednym z każdej strony) – w zależności od konfiguracji. W modelu ZDU 2.5/4AN dostępne są dwa zaciski przelotowe dla dwóch przewodów każdy.
• Jaki stopień ochrony ma złączka? Produkt nie posiada deklarowanego stopnia IP. Podczas montażu w rozdzielnicy należy zapewnić obudowę o odpowiednim IP, aby chronić złączkę przed pyłem i wilgocią.
• Jakie narzędzie jest potrzebne do dokręcenia zacisków? Wystarczy standardowy śrubokręt krzyżakowy (PH1) lub płaski (szer. 3,5 mm). Nie używaj narzędzi udarowych. Moment dokręcania – zgodnie z danymi producenta (zazwyczaj 0,4-0,5 Nm).
