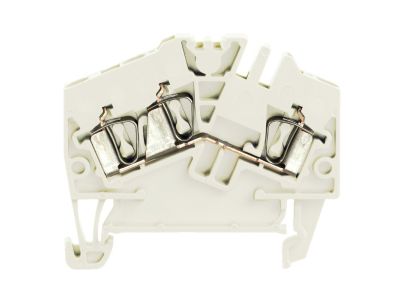

Złączka szynowa przelotowa ZDU 2.5-2/3AN WS | 1946230000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 2.5-2/3AN WS (symbol 1946230000) to element przeznaczony do łączenia przewodów o przekroju do 2.5 mm² w rozdzielnicach elektrycznych. Dzięki przelotowej konstrukcji umożliwia szybkie i pewne łączenie dwóch lub więcej przewodów, co usprawnia prowadzenie instalacji i zmniejsza liczbę połączeń. Montowana na standardowej szynie TH35 (DIN) zapewnia stabilność i porządek w szafie sterowniczej.

• Przekrój przewodów do 2.5 mm²: Odpowiednia do typowych przewodów instalacyjnych; gwarantuje bezpieczne połączenia przy obciążeniach stosowanych w obwodach oświetleniowych i gniazd wtykowych.
• Konstrukcja przelotowa: Pozwala na przepuszczenie przewodu przez złączkę, co ułatwia tworzenie odczepów i połączeń równoległych bez konieczności stosowania dodatkowych łączówek.
• Montaż na szynie DIN TH35: Zapewnia szybki i stabilny montaż w rozdzielnicach modułowych, zgodny z popularnym standardem.
• Kompaktowa budowa: Oszczędza miejsce w szafie sterowniczej, umożliwiając gęste upakowanie aparatury.

Zgodność z Normami

Złączka szynowa przelotowa ZDU 2.5-2/3AN WS jest zgodna z obowiązującymi normami europejskimi (CE) oraz standardem DIN dotyczącym aparatury modułowej. Przeznaczona do użytku w instalacjach niskiego napięcia. (Szczegółowe normy znajdują się w karcie katalogowej producenta).

Zastosowanie

Złączka szynowa przelotowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i estetyczne łączenie przewodów w rozdzielnicach:

• Łączenie przewodów fazowych, neutralnych i ochronnych w tablicach rozdzielczych.
• Tworzenie punktów odczepowych do zasilania kilku odbiorników z jednego obwodu.
• Montaż w szafach sterowniczych i automatyce budynkowej do porządkowania okablowania.
• Stosowanie w instalacjach tymczasowych i stałych, gdzie wymagana jest szybka zmiana konfiguracji połączeń.

Wskazówki Montażowe

Montaż i demontaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Złączkę należy zamocować na szynie TH35 (DIN) przez zatrzaśnięcie. Przed podłączeniem przewodów należy sprawdzić ich przekrój i rodzaj (sztywne/elastyczne) zgodnie z dokumentacją producenta. Moment dokręcania śrub zaciskowych oraz dopuszczalny przekrój przewodów – patrz karta katalogowa. Stosować odpowiednie końcówki tulejkowe do przewodów elastycznych. Po zakończeniu montażu sprawdzić poprawność połączeń i dokręcenie wszystkich zacisków.

FAQ

• Jaki przekrój przewodów można podłączyć do złączki ZDU 2.5-2/3AN? Z nazwy wynika, że maksymalny przekrój to 2.5 mm². Szczegółowe informacje dotyczące zakresu przekrojów (minimalny, maksymalny) znajdują się w karcie katalogowej producenta.
• Czy złączka jest przystosowana do przewodów elastycznych? Złączki tego typu zazwyczaj umożliwiają podłączenie zarówno przewodów sztywnych, jak i elastycznych (z końcówkami tulejkowymi). Dla pewności zalecamy sprawdzenie dokumentacji technicznej.
• Jaki stopień ochrony ma złączka? Stopień ochrony nie został podany w dostępnych danych. Montowana w rozdzielnicy wewnętrznej osiąga typowy dla aparatury modułowej stopień ochrony IP20.
