Złączka szynowa przelotowa ZDU 2.5-2/3AN RT | 1946220000 Weidmuller

Opis i Kluczowe Cechy

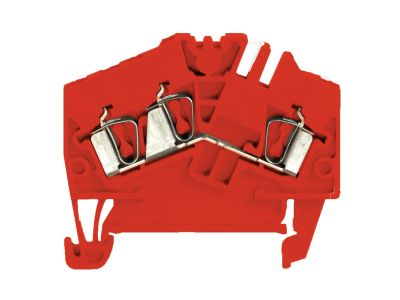

Złączka szynowa przelotowa ZDU 2.5-2/3AN RT (symbol 1946220000) to element łączeniowy przeznaczony do przewodów o przekroju do 2,5 mm². Dzięki konstrukcji przelotowej umożliwia prowadzenie przewodu bez jego przerywania, co skraca czas montażu i redukuje liczbę połączeń. Kolor czerwony (RT) ułatwia szybką identyfikację w szafie sterowniczej. Produkt montowany na szynie TH35.

• Przekrój przewodu 2,5 mm²: optymalny dla typowych obwodów sterowania i zasilania w rozdzielnicach – zapewnia wystarczającą przepustowość przy zachowaniu kompaktowych rozmiarów.
• Konstrukcja przelotowa: przewód wchodzi i wychodzi z jednej strony złączki – eliminuje konieczność stosowania dodatkowych mostków i przyspiesza prace instalacyjne.
• Montaż na szynie TH35: szybkie i pewne mocowanie w standardowych rozdzielnicach oraz szafach sterowniczych zgodnych z DIN.
• Kolor czerwony (RT): ułatwia wizualne rozróżnienie funkcji (np. jako potencjał L+ w systemach sterowania) – porządkuje instalację.
• Symbol 1946220000: gwarantuje zgodność z oryginalną specyfikacją producenta – łatwa identyfikacja przy zamawianiu i w dokumentacji.

Zgodność z Normami

Złączka szynowa przelotowa ZDU 2.5-2/3AN RT spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Produkt został zaprojektowany zgodnie ze standardami DIN dla aparatury montowanej na szynie TH35, co zapewnia jego kompatybilność w środowisku przemysłowym i budynkowym.

Zastosowanie

Złączka szynowa przelotowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i uporządkowane łączenie przewodów w systemach rozdzielczych i sterowniczych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach – stabilne połączenie bez ryzyka poluzowania.
• Dystrybucja potencjałów w szafach sterowniczych (np. zasilanie 24 V DC, fazy L1/L2/L3) – przejrzysty układ przewodów.
• Instalacje automatyki budynkowej – łączenie czujników, siłowników i sterowników w szynoprzewodach.
• Prace modernizacyjne i serwisowe – szybka wymiana lub rozbudowa punktów przyłączeniowych bez zmiany całej instalacji.

Wskazówki Montażowe

Montaż złączki szynowej może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę mocuj na szynie TH35 zgodnie z zaleceniami producenta – zatrzask musi być całkowicie zablokowany. Przewody o przekroju 2,5 mm² podłączaj za pomocą odpowiedniego narzędzia, dokręcając śruby momentem wskazanym w dokumentacji produktu (jeśli jest dostępna). Dobór przewodów powinien uwzględniać prąd obciążenia i warunki środowiskowe.

FAQ

• Jaki przekrój przewodu obsługuje złączka ZDU 2.5-2/3AN RT? Złączka jest przeznaczona do przewodów o przekroju 2,5 mm² – zgodnie z oznaczeniem w nazwie. Dla innych przekrojów należy dobrać odpowiedni model.
• Czy złączkę można zamontować na innej szynie niż TH35? Konstrukcja złączki została zaprojektowana pod standardową szynę TH35 (35 mm). Montaż na innych szynach może być niemożliwy lub nie zapewnić wymaganego zamocowania.
• Jaki jest stopień ochrony złączki? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic i szaf sterowniczych, gdzie typowa ochrona przed dotykiem odpowiada IP20. Dokładne dane należy sprawdzić w karcie katalogowej producenta – w źródle nie podano wartości.
