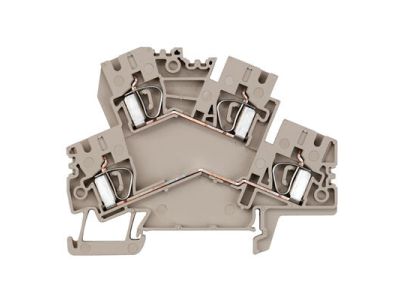

Złączka szynowa przelotowa ZDK 4-2 EL | 8709760000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDK 4-2 EL (nr katalogowy 8709760000) to komponent do tworzenia połączeń szyn rozdzielczych w rozdzielnicach elektrycznych. Przeznaczona do montażu na szynie TH35 (DIN), umożliwia szybkie i bezpieczne łączenie odcinków szyn bez konieczności stosowania dodatkowych narzędzi. Kompaktowa budowa oszczędza miejsce w szafie sterowniczej.

• Montaż na szynie TH35: Zatrzaskowe mocowanie na standardowej szynie DIN ułatwia instalację i rekonfigurację rozdzielnicy.
• Przelotowe połączenie szyn: Bezpośrednie łączenie dwóch odcinków szyny rozdzielczej zapewnia ciągłość obwodu bez dodatkowych spadków napięcia.
• Kompaktowa obudowa: Niewielkie wymiary pozwalają efektywnie wykorzystać przestrzeń w rozdzielnicy, szczególnie przy dużej liczbie aparatów.
• Łatwy montaż bez narzędzi: Zatrzask montażowy skraca czas instalacji – złączkę wystarczy wcisnąć na szynę.

Zgodność z Normami

Złączka szynowa przelotowa ZDK 4-2 EL została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących aparatury rozdzielczej. Posiada certyfikat CE. Należy montować zgodnie z wytycznymi producenta oraz obowiązującymi przepisami instalacyjnymi.

Zastosowanie

Złączka szynowa przelotowa znajduje zastosowanie w rozdzielnicach modułowych, szafach sterowniczych oraz tablicach rozdzielczych, służąc do łączenia szyn zbiorczych w celu dystrybucji zasilania.

• Łączenie szyn w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie rozgałęzień szyn zbiorczych w systemach automatyki budynkowej.
• Zastosowanie w instalacjach przemysłowych i komercyjnych wymagających szybkiej rekonfiguracji połączeń.
• Montaż w szafach sterowniczych do łączenia szyn zasilających aparaturę modułową.

Wskazówki Montażowe

Montaż złączki szynowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Należy upewnić się, że szyna jest prawidłowo osadzona w prowadnicach. Połączenie szyn powinno być wykonane zgodnie z instrukcją producenta. Po montażu sprawdzić poprawność połączeń i ciągłość obwodu.

FAQ

• Czy złączka wymaga stosowania dodatkowych narzędzi do montażu? Nie, złączka ZDK 4-2 EL wyposażona jest w zatrzask montażowy, który umożliwia szybkie zamocowanie na szynie DIN bez użycia narzędzi.
• Jaki jest stopień ochrony złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie typowy stopień ochrony wynosi IP20 (zgodnie z branżowym standardem dla aparatury modułowej). Sam produkt nie posiada deklarowanego stopnia ochrony, ponieważ jest elementem wewnętrznym.
• Czy złączka może być stosowana do łączenia szyn o różnych przekrojach? Złączka szynowa przelotowa ZDK 4-2 EL jest dedykowana do konkretnego typu szyn. Aby uzyskać szczegółowe informacje o kompatybilności, należy sprawdzić dokumentację producenta lub kartę katalogową.
